Лазерные станки Photonim – способ эффективной оптимизации раскройных участков
Можно с уверенностью сказать, что автоматизация швейных производств – это уже абсолютно устойчивый тренд, касающийся всех операций, включая раскрой. Все больше фабрик по пошиву повседневной и спортивной одежды, домашнего текстиля, мягких игрушек, туристической экипировки и других швейных изделий обращают внимание на цифровые комплексы для своих раскройных участков. Такое оборудование позволяет существенно увеличить скорость и точность кроя, обеспечить возможность быстрой подготовки компьютерных лекал к раскрою, простоту их редактирования и архивирования (что позволяет освободить помещения для хранения коллекций выкроек) и сократить число специалистов раскроя до одного оператора станка.
Несомненно, внедрение автоматизированных раскройщиков с механическим инструментом идет наиболее ускоренными темпами, однако и лазерное режущее оборудование, судя по количеству инсталляций, становится все более востребованным, в особенности на тех предприятиях, где использование синтетического текстиля, подвижных тканей, трикотажа и нетканых материалов превалирует. Это обусловлено тем, что лазерная резка – процесс бесконтактный с узконаправленным высокотемпературным воздействием. При использовании этой технологии материал не соприкасается с инструментом (нет риска сдвига, заломов, замятия полотна), и в процессе резки кромки синтетических материалов слегка оплавляются, тем самым предотвращаются осыпание и расползание нитей по краям готовых деталей. Все это позволяет свести брак практически до нуля и гарантировать швеям удобство работы с кроем.
Высокоточное лазерное оборудование с СО2-источниками излучения позволяет с высокой скоростью и гладкостью кромок резать по самым сложным контурам. Помимо сквозного раскроя и перфорации (для создания ажура) эти станки дают возможность с ювелирной точностью методом гравировки воспроизводить на поверхности материалов мелкодетализированные рисунки и узоры, что широко востребовано в производстве эксклюзивной одежды из джинсовых тканей. Лазерный луч станков отличается точной фокусировкой и стабильным свечением, что в сочетании с системами эффективного охлаждения источника гарантирует неизменность качества обработки на протяжении длительного времени.
Одним из производителей, предлагающих широкую линейку высокоточного лазерного режущего оборудования на СО2, предназначенного для текстильной и швейной промышленности, является предприятие из Китая, с 2004 года занимающееся исследованиями в области лазерных технологий и производством инновационных лазерных систем и реализующих свою продукцию на российском рынке под торговой маркой Photonim.
Многие компоненты станков Photonim разработаны самим производителем, чем обеспечивается наилучшая согласованность всех систем и их максимальная надежность. Оборудование Photonim, укомплектованное собственным программным обеспечением для резки, позволяет также использовать сторонние графические редакторы, существенно расширяя тем самым возможности пользователей в области дизайна изделий.
Особую популярность у швейников заслужили три специализированные модели лазерных станков этого производителя - Photonim P1812 Scan Pro, Photonim P1827 Scan Pro и Photonim P1812.

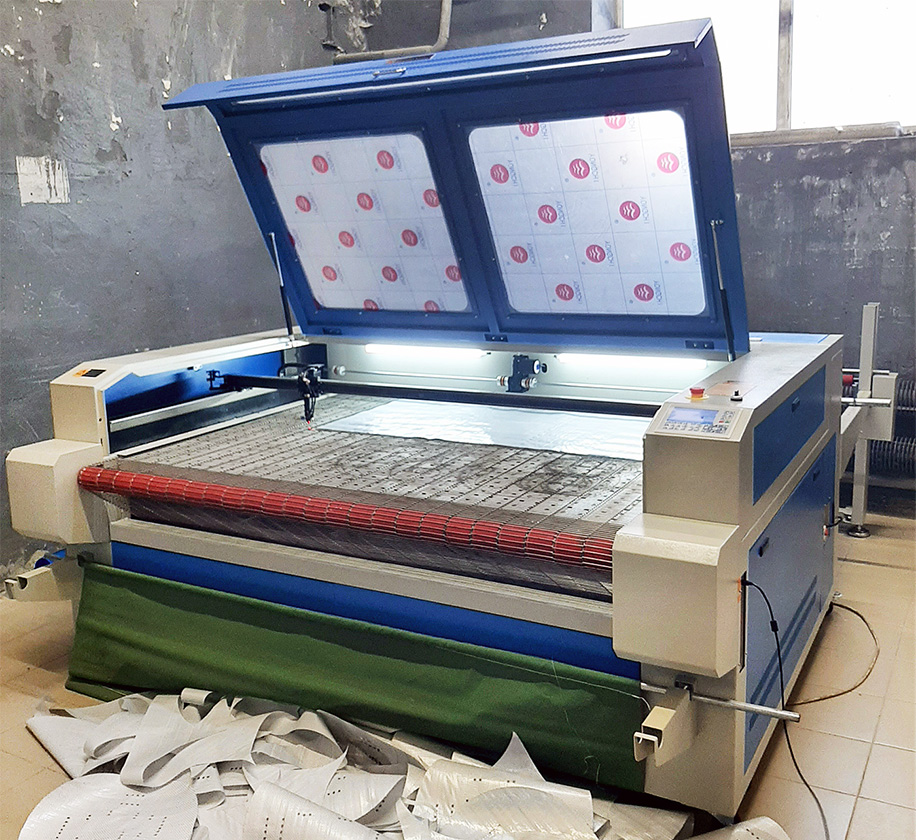

Photonim P1812 Scan Pro – это раскройщик с конвейерной сеткой и рабочим полем 1,8 х 1,2 м с вакуумным прижимом. Он оснащен излучателем мощностью 130 Вт (с системой водяного охлаждения), наиболее адаптированной под обработку синтетического и натурального текстиля. Лазерный луч благодаря высококачественной линзе фокусируется исключительно точно, достигает своей максимальной интенсивности и обеспечивает очень тонкий и равномерный рез как по прямым, так и по изогнутым линиям.
«ZASPORT»

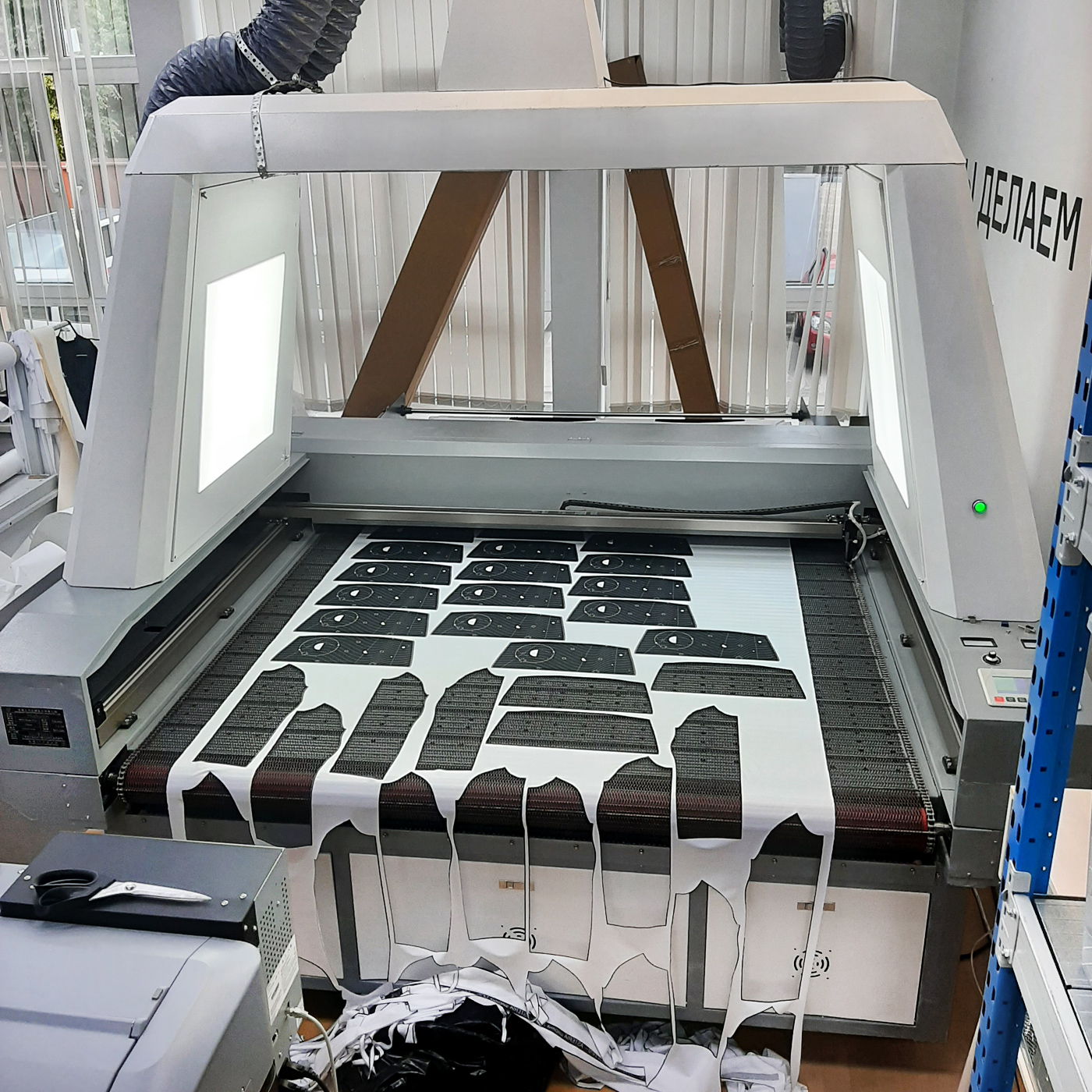

В станке установлена высокочувствительная камера с широкоугольным объективом для точного позиционирования лазерного луча и прецизионной резки по контурам предварительно напечатанного кроя. Для высокоточной работы камеры и удобства работы оператора станок оснащен высоким вспомогательным порталом, на котором по разным сторонам установлены четыре больших светодиодных светильника.
Система автоматической рулонной подачи с автономным управлением, оснащенная оптическим датчиком контроля петли, позволяет работать с материалами любого (даже черного) цвета и трикотажем и имеет функцию регулировки скорости (макс. 600 мм/сек. – резка, 1800 мм/сек. - гравировка). Один из валов системы имеет шероховатую поверхность для предотвращения проскальзывания ткани.
Photonim P1827 Scan Pro – это модель, имеющая два независимых портала и сетчатый стол размером 1,8 х 2,5 м, специально создавалась для промышленного применения в условиях высоких производственных нагрузок. Система автоматической подачи рулонных материалов и конвейер позволяют работать в непрерывном режиме и подавать полотна текстиля большой длины.
В каждом рабочем модуле двух порталов установлены долговечные лазерные излучатели с катализатором мощностью 150 Вт, для которых предусмотрена эффективная система охлаждения на основе фреонового чиллера, рассчитанного на работу с лампами высокой мощности. Интеллектуальная система управления и контроля позволяет с высокой точностью в автоматическом режиме отслеживать температуру охлаждающей жидкости. Оптические элементы лазерного тракта обеспечивают высокую стабильность выходного излучения лазера и правильную форму лазерного пятна.
Станок оснащен CCD-камерой высокого разрешения для сканирования контуров кроя и лазерным указателем начала работы и определения зоны обработки. Для стабильной работы камеры и удобства контроля процесса резки предусмотрен вспомогательный портал с ярким освещением. Максимальная скорость эффективного перемещения каждого рабочего модуля – 600 мм/сек.
Для автоматического раскроя текстиля без распознавания контуров отпечатанного кроя предназначен станок Photonim P1812 – это наиболее компактная и экономичная модель среди тех, что пользуются наибольшей популярностью среди швейных предприятий. Раскройщик оснащен конвейерным сетчатым столом 1,8 х 1,2 м и одним порталом, который движется плавно с равномерным ускорением. Рабочая зона закрывается защитной крышкой.
«ZASPORT»
Станок оснащен лазерной трубкой длительного ресурса мощностью 130 Вт с водяным охлаждением. Система автоматической рулонной подачи с автономным управлением с датчиком контроля петли имеет функцию регулировки скорости и оснащена переключателем вращения валов. Металлическая дуга, расположенная в начале конвейерного стола, служит для разглаживания краев ткани в момент ее подачи в зону резки, а прижимной вал – для предотвращения скольжения ткани по поверхности стола. За точность перемещения порталов и кареток всех станков Photonim отвечают прецизионные направляющие и микрошаговые и сервошаговые двигатели.
Как и более продвинутые модели, станок Photonim P1812 осуществляет контурный раскрой со скоростью до 600 мм/сек.
Оборудование Photonim поставляется с профессиональным ПО, которое обеспечивает высококачественную обработку файлов и удобное, интуитивно понятное управление оборудованием. Программное обеспечение станков совместимо с популярными управляющими программами, как, например, LaserCAD, и имеет встроенные плагины для работы с графическими редакторами CorelDRAW, AutoCAD и Adobe Illustrator.
Станки Photonim оснащены информативными и удобными сенсорными панелями управления и в целях безопасности имеют кнопки экстренной остановки. Для удобства обслуживания и настройки станков предусмотрены дверцы и лючки, облегчающие доступ ко всем узлам и блокам оборудования.
Лазерные раскройщики Photonim вышеперечисленных серий успешно трудятся на многих российских швейных предприятиях, среди которых:

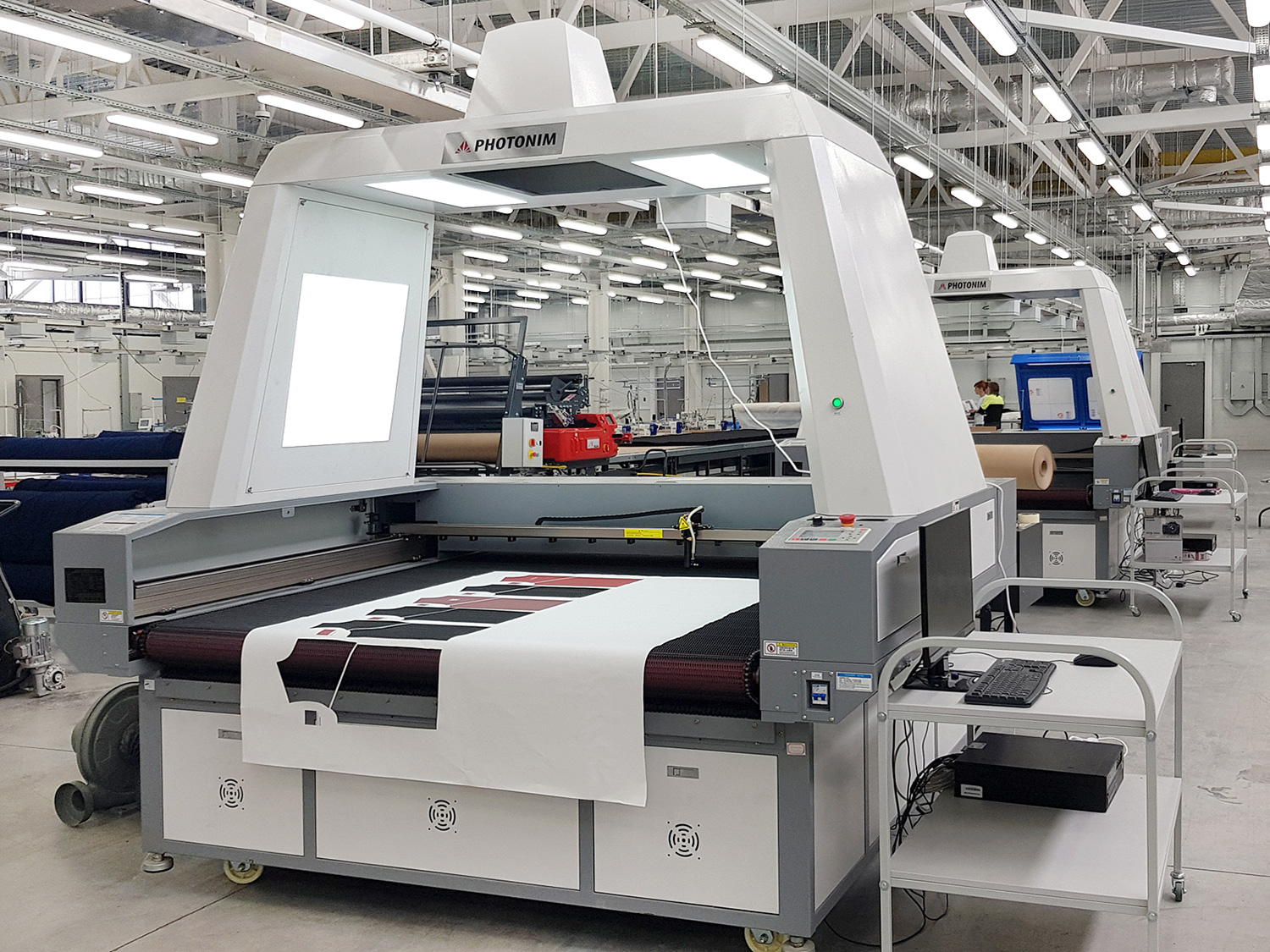

Московская компания «ZASPORT», на чьем производстве в Башкортостане установлены две единицы станков Photonim P1812 Scan Pro. «ZASPORT» - это известнейшая фабрика с более чем 20-летней историей по производству спортивной формы и одежды, с 2017 года являющаяся официальным поставщиком наградной и спортивной экипировки олимпийской сборной России. В 2023 году компания открыла новое специализированное предприятие в Ишимбае, разместившееся на площади более 4,5 тысяч квадратных метров. На торжественном открытии предприятия присутствовали: представители республиканского и федерального правительства, руководство компании «ZASPORT» и Олимпийского комитета России, знаменитые спортсмены Башкирии.
«ZASPORT» - это высококачественная, стильная и удобная женская, мужская и детская одежда, пользующаяся огромным спросом у спортивных команд и клубов, профессиональных федераций и крупных коммерческих и государственных структур. В числе заказчиков одежды этого бренда такие гиганты, как Московский метрополитен, «Сбербанк», комбинат «Норильский никель», нефтяная компания «Роснефть», аэропорт «Внуково». «ZASPORT» экипирует Департамент спорта г. Москвы, клубы «Динамо» и «Зенит», профессиональные федерации волейбола, конного и санного спорта.
На фабрике «ZASPORT» в Ишимбае действуют: раскройный и швейный цеха, вышивальная мастерская, участки трафаретной, сублимационной и термотрансферной печати; великолепно обустроены складские помещения, организованы опытно-экспериментальный отдел и учебный класс.
«Ветер Спорт»
Все цеха оснащены самым современным оборудованием от ведущих производителей и в них планируется выпускать в год более 550 тысяч единиц продукции - футболок, толстовок, джемперов, курток, костюмов, шорт, брюк и пр.
На этом предприятии лазерные раскройщики Photonim P1812 Scan Pro используются для раскроя текстиля, включая эластичные ткани и трикотаж, и для резки в непрерывном режиме деталей одежды полноразмерной сетки.
К слову сказать, на этой фабрике задействован еще и компактный лазерный станок Photonim GS1390 с рабочим столом площадью 1,3 х 0,9 м.

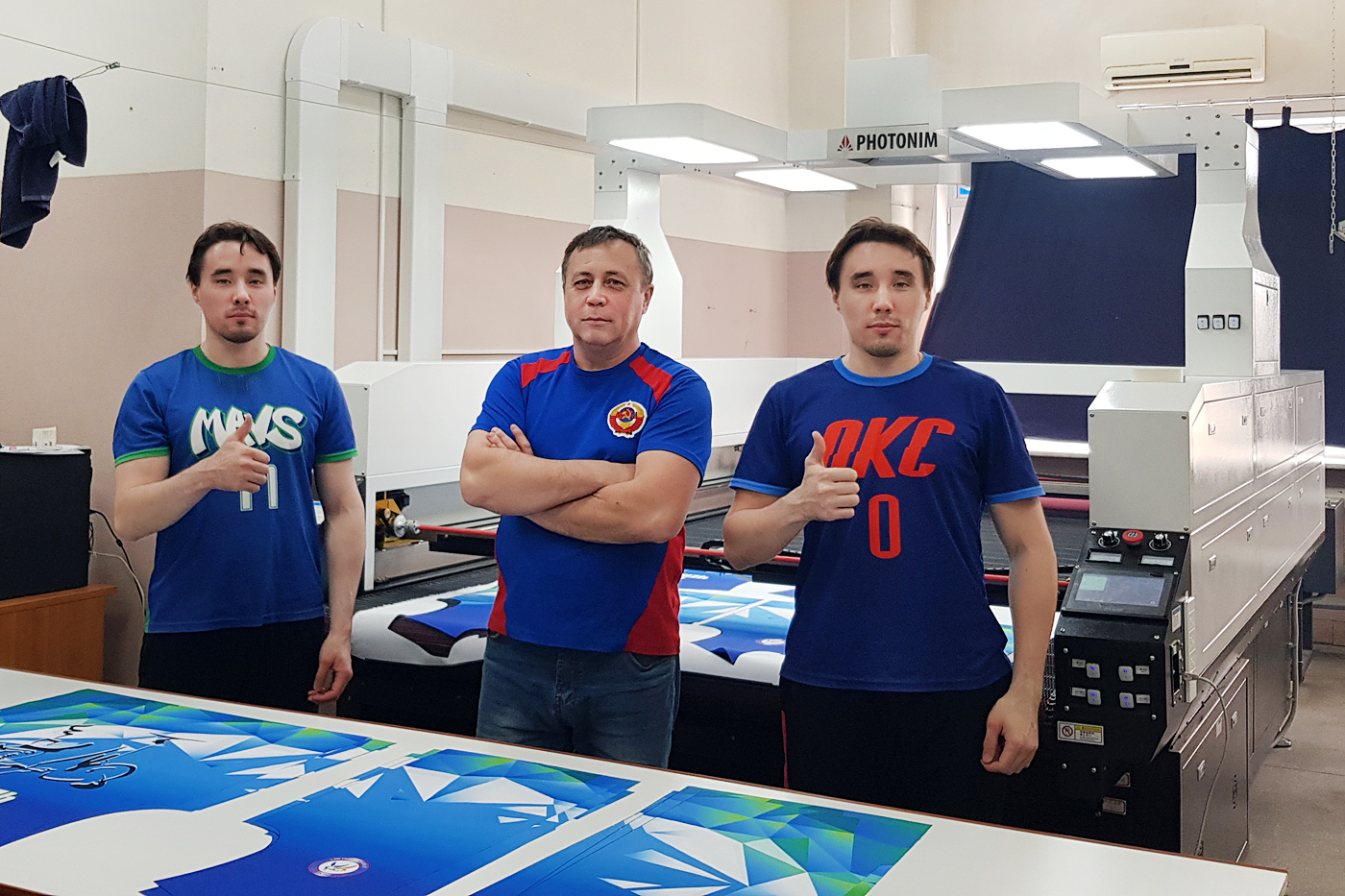

Лазерный раскройный станок Photonim P1812 Scan Pro значительно облегчил работу еще одной московской компании - «Ветер Спорт», которая специализируется на пошиве формы для шоссейного велоспорта, триатлона и бега. Сегодня это ведущий российский производитель специализированной спортивной одежды, известный как профессионалам, так и спортсменам-любителям во многих странах мира.
«Ветер Спорт» предлагает одежду для тренировок в помещении и для уличных состязаний и прогулок. Ассортимент формы представлен базовым слоем, велотрусами, майками, трисьютами, классическими, гоночными и утепленными джерси, ветрозащитными жилетками. Заказчиками этой экипировки являются индивидуальные атлеты, спортивные команды и профессиональные клубы. Успех этого производителя как на российском, так и на международном рынке обусловлен тем, что изделия бренда VETER создаются специалистами, для которых велоспорт - неотъемлемая часть жизни, и о нем они знают все.
«Ветер Спорт»
Продукция от «Ветер Спорт» отличается современным дизайном, износостойкостью и совершенной посадкой. Все изделия подвергаются контролю в соответствии со строгими стандартами и тестируются в полевых условиях командой спортсменов. Конструкторы компании постоянно работают над улучшением кроя, а дизайнеры - над стилем новых коллекций.
Интересный факт: велоформа VETER побывала даже в Антарктиде, на станции «Мирный». Ее взял с собой полярник и спортсмен-любитель, который пользовался на зимовке своим велосипедом в качестве тренажера.
«Ветер Спорт»

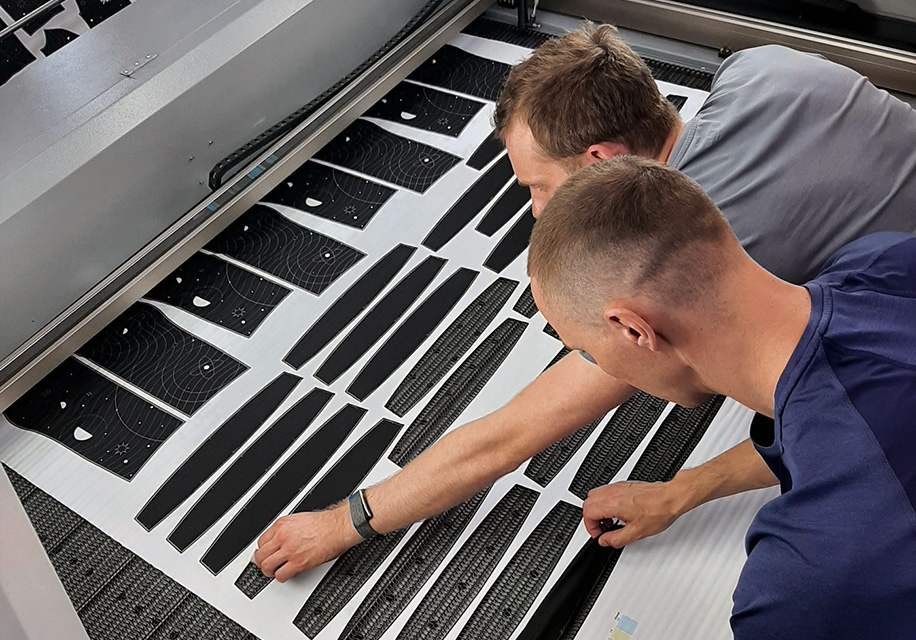

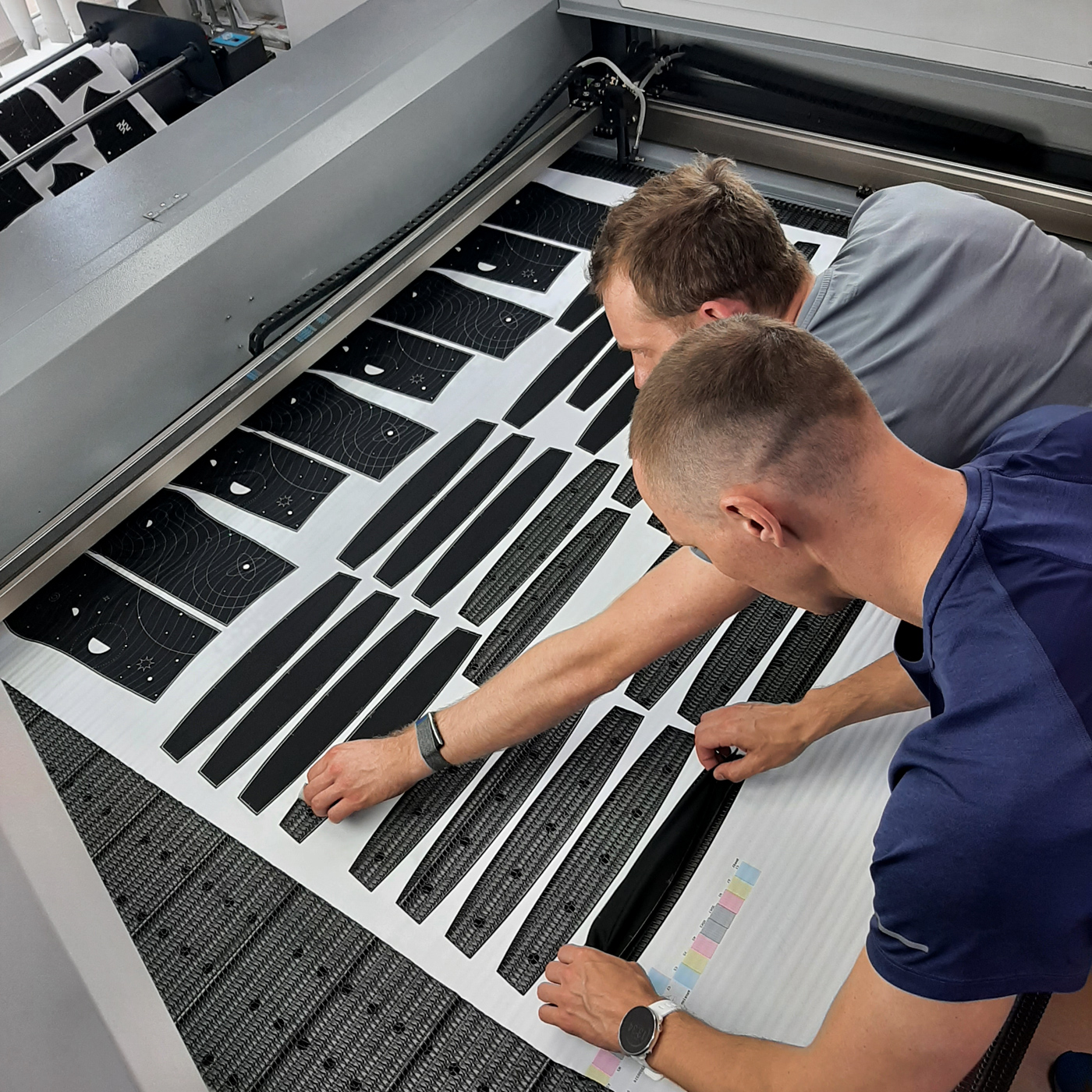

Лазерный станок Photonim P1812 Scan Pro обеспечил компании «Ветер Спорт» высокую производительность и эффективность производства при раскрое сублимационных выкроек одежды, а также возможность выгодно выполнять заказы на единичные экземпляры.
Владельцем лазерного раскройщика Photonim P1827 Scan Pro стала крупная компания «Three Fives» из Уфы. Это предприятие уже более 10 лет специализируется на разработке и пошиве спортивной формы и экипировки для командных и индивидуальных видов спорта – футбола, хоккея, волейбола и баскетбола, гандбола, регби, настольного тенниса, лыжного спорта, единоборств, фехтования. В ее коллекции - десятки вариантов одежды для любых возрастов, включая тренировочные и парадные костюмы, майки, трико, толстовки и худи, утепленную и ветрозащитную одежду, полностью соответствующих европейским стандартам.
«Three Fives»
Компания «Three Fives» осуществляет полный цикл производства - от разработки уникального дизайна и проектирования безупречных лекал до печати на ткани и пошива готовой продукции. Производственные цеха фабрики оснащены самым современны оборудованием, которое обеспечивает мощность производства – до 10 тысяч единиц одежды в месяц.
Компания за время своей работы уже экипировала свыше 1000 спортивных команд, и спрос на ее продукцию постоянно растет, что требует наращивания объемов производства и максимальной автоматизации всех технологических процессов. Высокоскоростной лазерный станок Photonim P1827 Scan Pro позволил предприятию значительно увеличить количество кроя при гарантированно высоком его качестве и сокращении рабочего персонала.
«Three Fives»

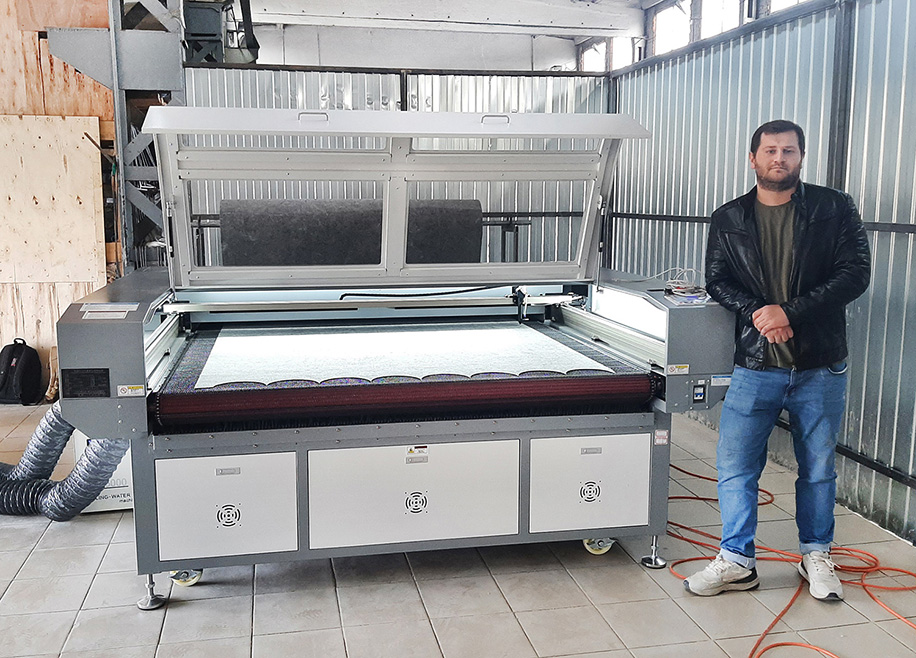

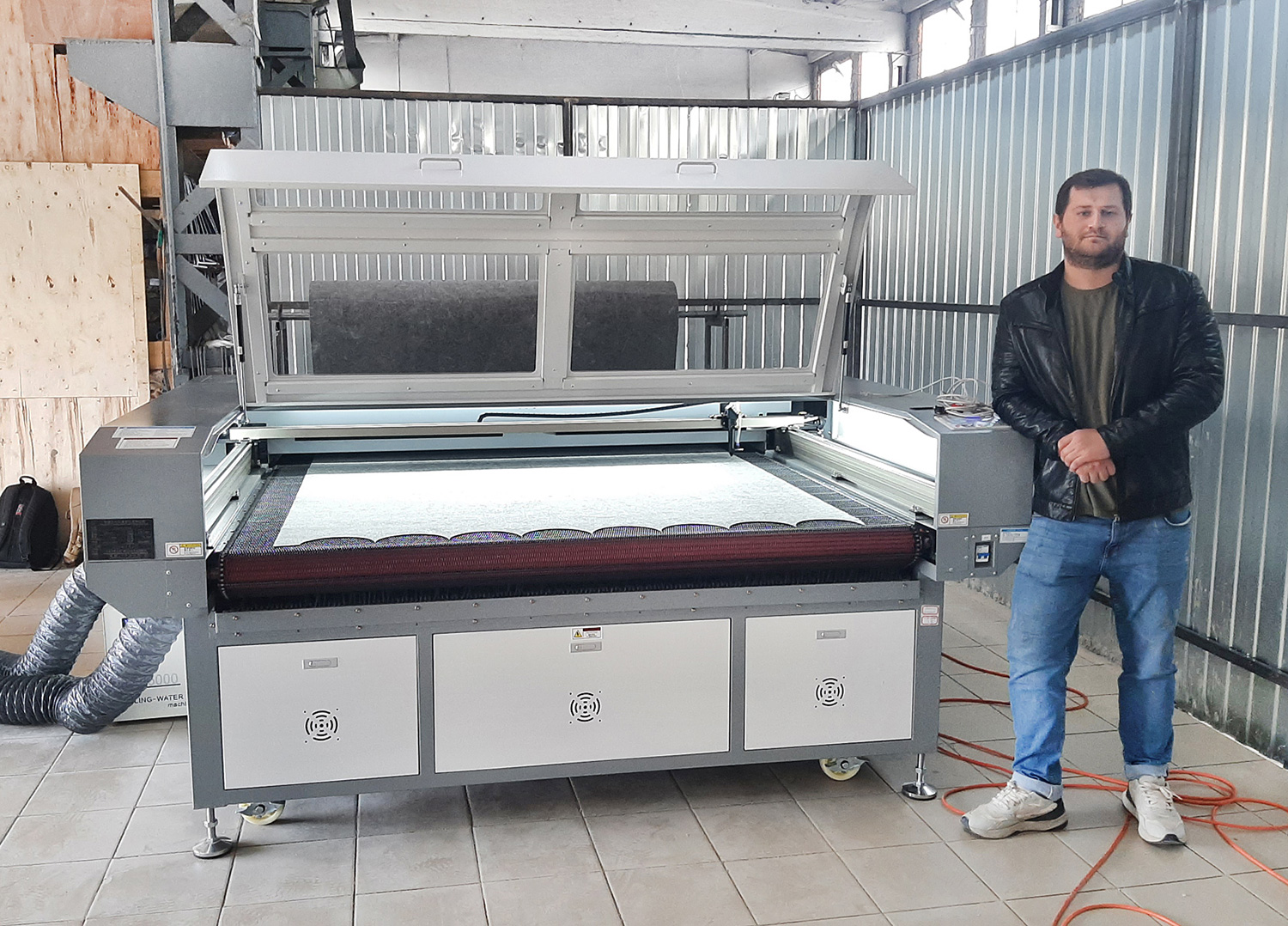

Лазерный станок Photonim P1812 нашел себе применение даже в агропромышленной сфере. Он был приобретен тульской компанией «Зеленснаб», которая с 2015 года занимается производством большого ассортимента товаров для растениеводства, включая мягкие контейнеры из пропиленовой ткани, которые стали прекрасной альтернативой пластиковым горшкам (как в перевозке, так и в хранении), защитные укрытия для садов и виноградников, разнообразные изделия для питомников растений.
«Зеленснаб»

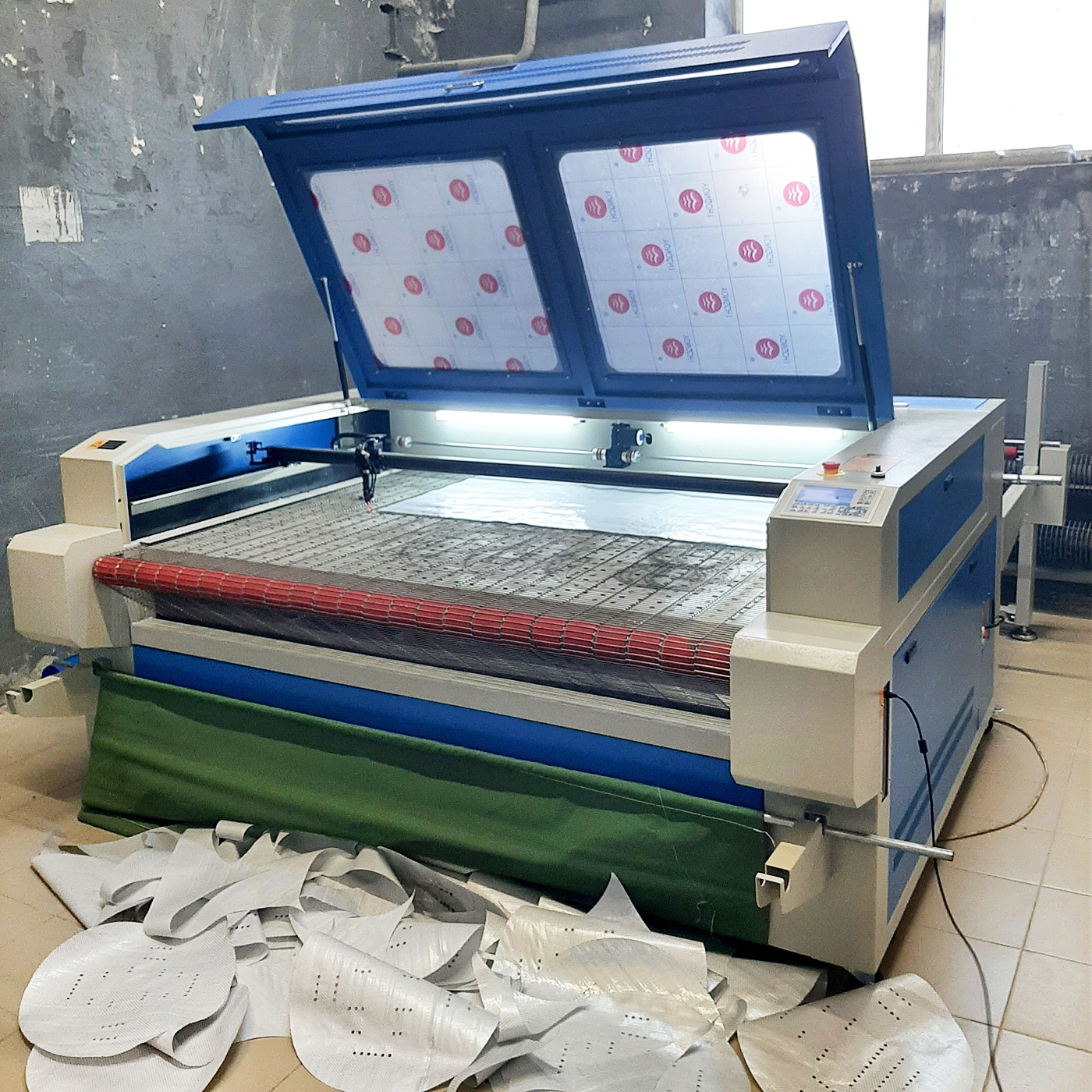

Лазерный раскройщик Photonim P1812 на этом предприятии не одинок, там также трудятся еще два лазерных станка Photonim GS1625 и GS1810. Все они используются для раскроя полипропиленовой ткани, из которой здесь шьют мягкие, легкие и прочные текстильные контейнеры, в которых можно купить в питомнике любое растение – от небольшого цветка до среднего дерева или живой изгороди.
Стоит отметить, что прямо во время пусконаладочных работ штатная система размотки станка Photonim P1812 подверглась небольшой модернизации, благодаря чему появилась возможность работать с особо массивными рулонами плотных материалов, подавая их в зону резки без смещения и деформации.
«Зеленснаб»
Раскройщики Photonim – это надежное, проверенное временем, высокоэффективное и доступное оборудование для раскроя самых разных материалов и его достоинства были высоко оценены многими участниками текстильного рынка. Доказательством тому – повторное приобретение многими предприятиями швейной индустрии станков именно этого бренда, например, в Центре экипировки Victory в Казани и на фабрике спортивной одежды «Фанат» в г. Можге Республики Удмуртия установлены два станка Photonim P1827 Scan Pro, на фабрике одежды FortyFour в Нижнем Новгороде – два Photonim P1812 Scan Pro.
«Зеленснаб»
Лазерные раскройщики Photonim на российский рынок поставляются официальным дистрибьютором завода-изготовителя – компанией «Смарт-Т». Это оборудование можно увидеть в масштабном демозале компании, где на площади свыше 900 м² демонстрируются более 50 единиц различной техники для цифровой печати, раскроя и финишных операций.
Журнал ЛЕГПРОМ ревю, №2 2024
