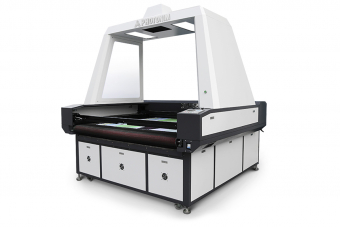

Лазерный раскройщик Photonim P1812 Scan Pro
Профессиональный газовый (CO2) лазерный раскройщик предназначен для высокоточной резки и гравировки неметаллических материалов - текстиля (хлопка, шелка, всех видов синтетики), нетканых материалов, натуральной и искусственной кожи, акрила, кварцевого стекла, МДФ и пр.
и подробную информацию по данному продукту
- Описание
- Характеристики
- Документы
- Видео (2)
- Задать вопрос
-
Описание
Раскройщик оснащен зеркальной камерой с широкоугольным объективом для высокоточного позиционирования лазерной головки и осуществления прецизионной резки по предварительно нанесенному на материал контуру, системой рулонной подачи и конвейерной сетчатой лентой для автоматического перемещения материалов большой протяженности.
Наиболее передовая в области лазерной резки DSP-технология цифрового контроля обеспечивает последовательную быструю резку с оптимизацией скорости и траектории резки. Высокая точность обработки на высоких скоростях гарантируется как при резке прямоугольных деталей, так и сложных с криволинейными контурами.
Эффективность производства значительно повышена посредством увеличения скорости резки⁄гравировки и использования скоростного управляющего программного обеспечения, позволяющего осуществлять одновременно резку и буферизацию даже в самых производительных режимах.
Лазерный раскройщик Photonim P1812 Scan Pro соответствует общим требованиям к промышленному электрооборудованию и сохраняет работоспособность даже в условиях нестабильных электросетей.
Мощный источник лазерного излучения с большим ресурсом
Ровная сетчатая транспортёрная лента и рабочий стол, сочетающий функции вакуумного прижима и отвода продуктов горения
Детали лазерного оптического тракта унифицированы и легко заменяемы
Автоматический размотчик рулонных материалов с датчиком петли для подачи полотна
Зеркальная камера Canon с широкоугольным объективом для точного распознавания объектов
Программно-аппаратный комплекс SWC708CPlus обеспечивает надежное управление всеми функциями
Особенности лазерного раскройщика Photonim P1812 Scan Pro
- Быстрая резка по любому, даже самому сложному криволинейному контуру.
- Быстрое, с равномерным ускорением перемещение рабочего модуля, а также высокая точность резки обеспечиваются гибридными сервошаговыми приводами с замкнутым контуром и двумя (внутренней и внешней) прецизионными линейными направляющими. Направляющие изготовлены из материалов, используемых в аэрокосмической отрасли, и отличаются легкостью, геометрической стабильностью и оптимальными фрикционными характеристиками.
- Четкая, равномерно оплавленная кромка синтетических материалов по всей длине реза.
- DSP-контроллер (цифровой сигнальный процессор), блок питания лазерной трубки собственной разработки, прочная станина и надежная конструкция для стабильно высокого качества обработки.
- Русифицированный интерфейс контроллера Trocen AWC 708C Lite с функциями контроля станка в режиме реального времени, настройки параметров обработки, поддержки четырехкоординатного управления и работы CCD-камеры, продолжения работы после прерывания электропитания, работы с файлами управляющей программы, сигнализации о состоянии важных рабочих систем.
- Высокочувствительная камера гарантирует высочайшую четкость снимков и отличается повышенной относительно камеры предыдущего поколения стабильностью работы.
- Линзы объектива камеры (производство Сингапур) обеспечивают хорошую фокусировку луча, высокие показатели его интенсивности и постоянство диапазона фокусных расстояний и глубины резкости.
- Профессиональное программное обеспечение, поддерживающее работу камеры, и точно согласованные механические компоненты гарантируют высокую точность резки и неизменную повторяемость результата.
- Система автоматической рулонной подачи с автономным управлением, оснащенная оптическим датчиком контроля петли, позволяет работать с материалами любого (даже черного) цвета, имеет функцию регулировки скорости и оснащена переключателем вращения валов. Один из валов системы имеет шероховатую поверхность для предотвращения проскальзывания ткани. Фиксация рулона в системе проста и удобна, равномерность перемещения обеспечивается продуманным поворотным механизмом на подшипниках.
- Наличие металлической дуги, расположенной в начале конвейерного стола, для разглаживания краев ткани в момент ее подачи в рабочую зону и прижимного вала, предотвращающего скольжение ткани по поверхности стола.
- Ровное сетчатое полотно стола с продуманной системой натяжения. Цепная передача стола защищает сетку от провисания и искажения ее положения.
- Эффективная система вакуумного прижима материала.
- Отличная освещенность поверхности стола (благодаря нескольким источникам света и достаточно низко расположенному порталу с камерой) позволяет с более высокой точностью распознавать даже очень тонкие контуры и раскладывать макеты с повышенным уплотнением.
- Лазерная трубка разработана при участии технической группы производителя лазерного станка, прошла все необходимые испытания и обеспечивает такие преимущества, как высокая светопроницаемость, стабильное лазерное излучение, долговечность и доступная цена.
- Возможность регулировки мощности лазерной трубки непосредственно во время работы. Максимальная мощность лазерной трубки (130 Вт) наиболее оптимальна для качественной резки ткани.
- Использование высокоэффективной и безопасной промышленной системы водяного охлаждения защищает лазерную трубку от перегрева, поддерживает неизменной в каждой точке мощность лазерного луча и продлевает срок службы трубки.
- Наличие системы дымоотвода для комфортной и безопасной работы оператора.
- Высокоскоростной USB-интерфейс поддерживает моментальную передачу данных для обеспечения высокой эффективности работы.
- Благодаря высокой скорости обмена данными через USB-порт (большой объем буфера) обеспечивается высокая производительность станка.
- Сенсорная панель управления с интуитивно понятным интерфейсом гарантирует удобство работы оператора и простоту контроля резки⁄гравировки. На панели отображаются основные параметры процесса, в числе которых – скорость резки и мощность лазерного луча.
- Профессиональный программный пакет, входящий в комплект станка, обеспечивает удобство работы с заданиями и точное предварительное распознавание объектов посредством компьютерной идентификации контуров резки и рационального размещения материала для точной обработки.
Области применения лазерного раскройщика Photonim P1812 Scan Pro- Раскрой и декорирование (перфорация) одежды
- Домашний текстиль
- Кожевенное и обувное производство
- Галантерейная продукция (в том числе сумки и чемоданы)
- Игрушки и сувениры
- Туристический инвентарь (рюкзаки, палатки)
- Чехлы автокресел, подушки безопасности
- Наружная/интерьерная реклама
- Призы и памятные награды
- Чиллер CW-5200
- Воздушный компрессор (система пламегашения в зоне резки)
- Стол с сетчатым покрытием
- ПО PowerCut
- Гофра и 2 улитки для системы вентиляции (система дымоудаления) – наиболее эффективная вытяжка продуктов горения из рабочей зоны плюс вакуумный прижим
-
Характеристики
Технические характеристики лазерного раскройщика Photonim P1812 Scan Pro
Photonim P1812 Scan Pro
Рабочая область 1800 х 1200 мм Максимальная толщина материала 20 мм Ограничение по резу непрерывного контура
В пределах одного рабочего стола (1800 x 1200 мм)
Точность повторного определения местоположения ± 0,1 мм
(короткое время перезапуска и высокая точность)Тип моторов Гибридные (сервошаговые с замкнутым контуром) Максимальная скорость резки 600 мм/сек. Максимальная скорость гравирования 1800 мм/сек. Тип лазерного излучателя Запаянная лазерная трубка, наполненная CO2 Мощность лазерной трубки 130 Вт Количество установленных ламп 1 Система охлаждения Водяное охлаждение Мощность воздушного компрессора 135 Вт Мощность вытяжного вентилятора 750 Вт х 2 Поддерживаемые форматы данных DWD, JPEG, TIFF, BMP, PLT, CDR, DST, DXF, GIF, Al (максимальная универсальность) Электропитание АС: 220 В, 50/60 Гц Управляющее ПО В комплекте Масса (с системой размотки) 1000 кг Условия эксплуатации Температура: 0-45 °С, отн. влажность: 5-95 % Габаритные размеры раскройщика (Ш х Г х В)
2450 х 2170 х 2620 мм
Габаритные размеры системы размотки (Ш х Г х В)
2150 х 570 х 930 мм
-
