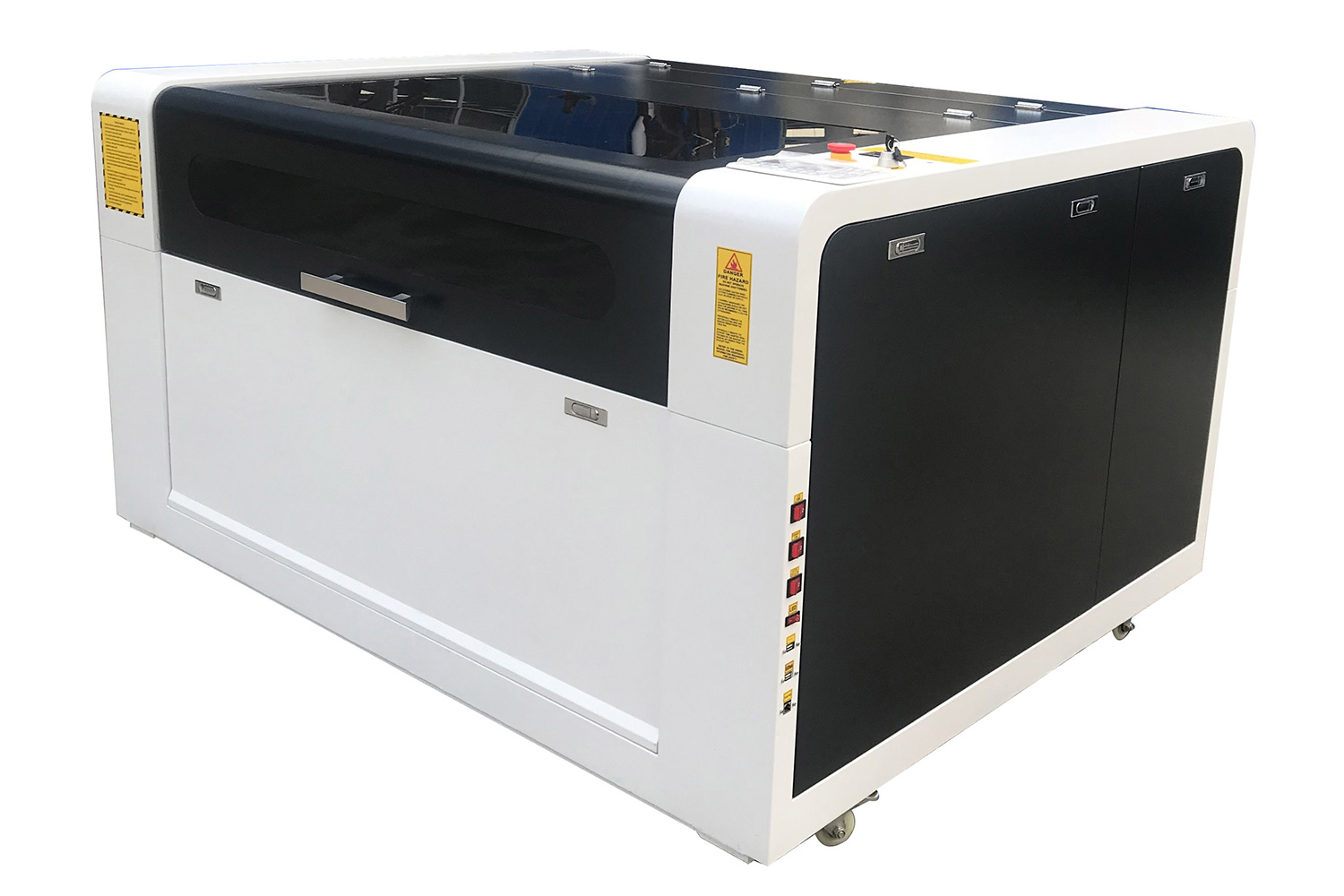

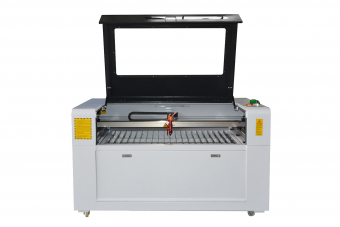

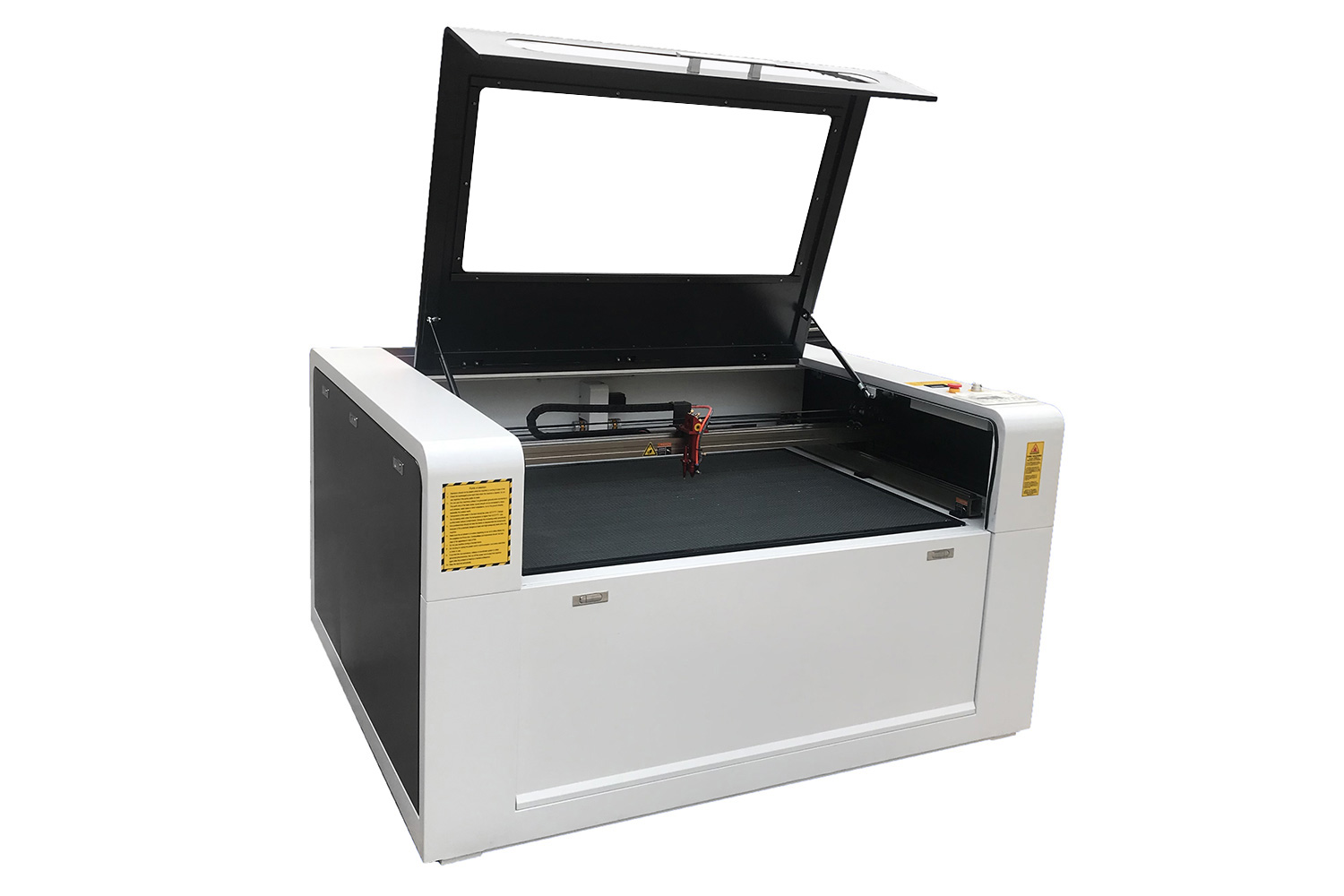

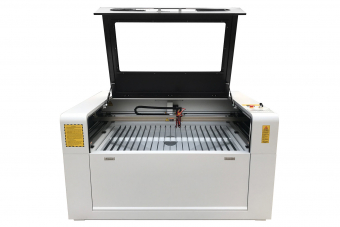

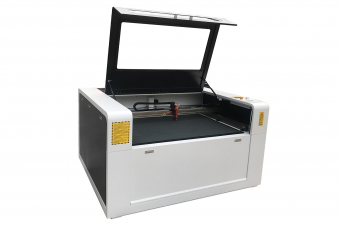

Лазерный режущий станок Photonim GS1390
Photonim GS1390 – это надежный и высокотехнологичный широкоформатный станок для лазерного раскроя и гравировки с числовым программным управлением (ЧПУ). Благодаря своим возможностям, выгодной цене и рабочему полю 130 на 90 см он чрезвычайно востребован в таких сферах и областях как: легкая и деревообрабатывающая промышленность, художественные ремесла, производство мебели, упаковки, рекламной и сувенирной продукции, изготовление элементов декора, POS-конструкций, одежды, обуви, галантерейной продукции, игрушек, а также прототипов и моделей.
и подробную информацию по данному продукту
- Описание
- Характеристики
- Задать вопрос
-
Описание
Особенности лазерного режущего станка Photonim GS1390
- Прочный корпус и высококачественные комплектующие для работы 24/7
- Высочайшая надежность
- Мощный промышленный лазерный излучатель Puri с долгим сроком службы
- Высокая скорость резки и гравировки
- Промышленная система охлаждения с фреоновым чиллером CW5200
- Электронная регулировка высоты подъёма стола
- Система управления RuiDa RDC6445 с мощным DSP процессором, цветным TFT дисплеем и интерфейсом на русском языке
- Мощное программное обеспечение в комплекте
- Встроенная Flash-память для хранения файлов в лазерном станке и работы без компьютера
- Высокоточные микрошаговые двигатели
- Возможность записи на станок файлов с USB-накопителя без подключения компьютера, возможность запускать файлы с USB-флеш-накопителя
- Сотовый и реечный стол в комплекте для качественной резки как крупных, так и мелких деталей
- Возможна работа с длинными листами благодаря специальной дверки на корпусе
- Высокоскоростные интерфейсы подключения и передача данных - USB и LAN
- Кнопка экстренной остановки станка для предотвращения нештатных ситуаций
- Лазерный указатель начала работы и зоны обработки
- Система автофокуса – для автоматической настройки фокусного расстояния
- Возможно установить устройство для гравировки по цилиндрическим поверхностям
- Продуманный промышленный дизайн для удобства обслуживания, настройки и ремонта
- Уникальный комплект поставки
Photonim GS1390 – превосходный вариант раскроя резины, меха, подкладочных и нетканых материалов, кожи, кожзама, синтетических и натуральных тканей, шпона, бумаги, картона, бересты, тонкого дерева, фанеры, МДФ, ДВП, ДСП, OSB, оргстекла, акрила, различных пластиков.
Конструкция
Помимо резки станок отлично подойдет для гравировки таких материалов, как дерево, фанера, бумага, картон, береста, шпон, бамбук, ткань, кожа, двухслойный пластик, резина, стекло, оргстекло, искусственный и натуральный камень, мрамор, нефрит, хрусталь, керамика, анодированный металл для лазерной гравировки, металлы с различными покрытиями и пастами.
В основе лазерного режущего станка Photonim GS1390 лежит тяжелый и прочный металлический корпус для предотвращения паразитных вибраций при перемещении каретки на высокой скорости. Он снабжен электрическим подъёмным механизмом стола для возможности нанесения гравировки на толстые материалы. В комплекте поставляется реечный и сотовый стол, что позволяет подбирать рабочую поверхность под конкретную задачу и резать изделия различной величины. Лазерный указатель на каретке позволяет точно определить начальную точку работы и оценить зону обработки на материале.
Система управления
Система автофокуса позволяет оперативно настроить фокусное расстояние для материалов различной толщины. Для удобства обслуживания и настройки предусмотрены открывающиеся дверцы и лючки, облегчающие доступ к узлам и блокам станка. Для безопасности работы в станке установлена защитная крышка рабочей зоны с прозрачными смотровыми окошками. Есть и кнопка экстренной остановки для предотвращения чрезвычайных ситуаций в случае необходимости. За высокую точность перемещения по осям отвечают надежные и проверенные временем микрошаговые драйверы и двигатели от компаний Just Motion Control Electromechanics (JMC), а также Leadshine Technology.
Опционально станок может быть оснащен поворотным устройством для гравировки по цилиндрическим поверхностям, таким как термосы, кружки, бокалы, чашки, вазы, банки, фужеры, элементы декора, подсвечники и пр. При этом длина закрепленной между фиксаторами заготовки может достигать 40 см, а максимальный диаметр доходить до 10 см. Также может быть установлена система автоматической контурной резки на основе CCD камеры – это позволит производить раскрой материала с нанесенным на него изображением, резку шевронов, логотипов и т.п. Станки могут комплектоваться одной или двумя лазерными головками для синхронной обработки изделий. Благодаря наличию дверки с обратной стороны лазерного станка, возможно загружать длинные листы материала на рабочий стол.
В комплект поставки входит компрессор, подающий воздух под давлением в зону резки/гравировки, что позволяет эффективно отводить продукты горения от фокусирующей линзы, оставляя ее чистой и сбивать пламя, предотвращая возгорание материала. Для удаления продуктов горения из рабочей зоны со станком поставляется мощная вытяжка с соединительными патрубками. Отсутствие быстроизнашивающихся деталей и высокое качество комплектующих определяют долгий срок службы и отличную надежность оборудования.
Система управления лазерным станком Photonim GS1390 построена на базе новейшего промышленного контроллера RuiDa RDC6445 с интерфейсом на русском языке, цветным TFT дисплеем с разрешением 854×480 и диагональю 5 дюймов. Данный контроллер управления обладает отличной функциональностью и очень удобен в работе. На ярком цветном дисплее отражаются все важные данные, например, скорость обработки и мощность излучения, превью и размер загруженного файла, а также время выполнения задания. Присутствует возможность изменять параметры обработки во время работы. При выборе лазерного станка обращайте внимание на эту деталь, ведь от системы управления будет зависеть его функциональные возможности, производительность, простота настройки и эксплуатации.
- Цветной TFT дисплей с разрешением 854×480 и диагональю 5 дюймов
- Высокоскоростные интерфейсы подключение к компьютеру через USB 2.0, LAN, WIFI (опция)
- При включении и инициализации станка происходит автоматическое определение концевых датчиков и возврат в последнюю точку работы
- Поддержка мульти-позиционирования (вы можете установить несколько начальных точек для начала работы)
- Загрузка/Выгрузка файлов в память/ из памяти USB-флеш-накопителя
- Внутренняя энергонезависимая память 128 Мб - непосредственное сохранение файла в память лазерного станка, не требующее предварительного сохранения файла на ПК.
- Точный просчет времени исполнения файла с панели управления.
- Интуитивно понятные органы управления, основные функции вынесены на приборную панель. Гибкая система настройки каждого параметра. Звуковой сигнал по окончании работы;
- Профессиональное программное обеспечение RDWorksV8 в комплекте с интуитивно понятным интерфейсом, не требует USB ключа-защиты. Частое обновление и улучшение ПО. Плагины для работы с редакторами CorelDraw, AdobeIllustrator, AutoCad, EngraveLab. Совместимость программного обеспечения с разными операционными системами Windows 7/8/10 (32/64), драйвер подключения имеет цифровую подпись безопасности от компании Microsoft.
- Высокая отказоустойчивость и защита от статического электричества. Наличие системы самодиагностики. Резервное копирование и восстановление параметров контроллера.
- Возможность работы с поворотным устройством и CCD камерой. Возможность управления 2 лазерными головками.
Станок Photonim GS1390 в стандартной комплектации оснащен лазерной трубкой CO2 премиального качества мощностью 80/100/130/150 Ватт от компании Puri Laser Technology, которая специализируется на разработке и производстве лазерных трубок CO2 и сопутствующих товаров с 2004 года. Излучатели данного производителя изготавливаются с использованием самых передовых технологических процессов и комплектующих, благодаря чему они имеют стабильные параметры излучения, правильную форму лазерного пятна и компактные размеры. Нанесенный на газоразрядную трубку катализатор значительно продлевает срок ее службы до 10 000 часов.
Еще одним не менее важным составляющим профессионального лазерного станка, на котором не стоит экономить, является качественная система охлаждения излучателя. Хорошая система охлаждения увеличивает ресурс лазерной трубки и сокращает производственные затраты. Поэтому в комплекте с Photonim GS1390 уже идет мощный промышленный фреоновый чиллер CW 5200, который способен работать с лазерными трубками до 180 Ватт. CW 5200 позволяет с высокой точностью отслеживать температуру охлаждающей жидкости в автоматическом режиме благодаря интеллектуальному контроллеру. Для предотвращения повреждения излучателя из-за нарушения циркуляции охлаждающей жидкости в системе, чиллер CW-5200 оснащен специальным датчиком низкого тока хладоносителя.
Комплект поставки лазерного режущего станка Photonim GS1390:
Многие продавцы лазерного оборудования в угоду снижения себестоимости, комплектуют свои лазерные станки маломощными и низкосортными излучателями, а также дешевыми непроизводительными системами их охлаждения. Либо вовсе предлагают систему охлаждения, как опцию. Поэтому при выборе лазерного станка стоит обращать особое внимание на данные факты, так как после покупки эксплуатация оборудования с такими недостатками будет однозначно сопровождаться различными проблемами в работе, простоем самого станка, а также непредвиденными тратами на замену компонентов и его ремонт.
- Лазерный станок c системой управления RuiDa RDC6445 и электрическим подъёмом рабочего стола
- Реечный и сотовый рабочий стол
- Лазерный указатель
- Система автофокуса – для автоматической настройки фокусного расстояния
- Высококачественный лазерный излучатель Puri 80 - 150 Вт
- Мощный компрессор системы пламегашения и очистки фокусирующей линзы
- Промышленный фреоновый чиллер CW5200 системы охлаждения излучателя
- Мощная вытяжка с патрубками для удаления продуктов горения из рабочей зоны
- USB-флеш-накопитель с программным обеспечением
- Кабели подключения
- Инструмент для сборки
- Инструкция
- Устройство для гравировки на телах вращения
- Система автоматической контурной резки на основе CCD-камеры (опция устанавливается только на заводе)
- Дополнительная лазерная головка для синхронной обработки изделий (опция устанавливается только на заводе)
- Контроллер управления Trocen AWC7824K (опция устанавливается только на заводе)
- Значительно высокая скорость резки и гравировки
- Очень высокая точность
- Можно выполнять резку самой сложной формы
- Возможность выполнения нескольких видов работ в рамках одного задания (резка, линейная гравировка, 2D гравировка, перфорация)
- Более ровные и гладкие края обрабатываемого материала, не требует финишной обработки
- Бесконтактный способ резки не требует жёсткой фиксации материала
- Нет быстроизнашивающийся инструментов (фрез, резцов, свёрл, ножей), не требуется их обслуживание и заточка
- Выделяются продукты горения, нужна вытяжка
- Ограничение по толщине резки (ограничивается мощностью лазерного излучателя и фокусным расстоянием фокусирующей линзы)
- Ограничение по изготовлению объемной гравировки
- Нельзя обрабатывать хлорсодержащие материалы, например ПВХ (сильно окисляются и ржавеют металлические поверхности станка)
-
Характеристики
Технические характеристики лазерного режущего станка Photonim GS1390
Photonim GS1390 Рабочая область 1300x900 мм Тип рабочего стола Реечный и сотовый в комплекте Ход стола по оси Z 250 мм Скорость резки До 600 мм/сек. Скорость гравировки До 1000 мм/сек. Лазерный излучатель Puri Тип лазерного излучателя Запаянная лазерная трубка, наполненная CO2 с катализатором Мощность лазерной трубки 80 / 100 Вт / 130 / 150 Вт Количество установленных лазерных трубок 1 Система охлаждения Чиллер CW5200 Точность позиционирования ±0,01 мм Разрешающая способность ≤0,025 мм Тип двигателей Высокоточные микрошаговые Минимальный размер элемента резки 1 х 1 мм Контроллер управления RDC6445 Интерфейс USB, LAN, USB-флеш-накопитель Память 128 Мб Программное обеспечение RDWorksV8 Поддерживаемые форматы данных AI, DXF, PLT, DST, DSB, SVG, PDF, CUT, EPS, NC, BMP, GIF, JPEG, PNG, TIFF и др. Совместимое ПО AutoCAD, CorelDRAW, Photoshop, EngraveLab Электропитание АС: 220 В ± 10%, 50 Гц Потребляемая мощность Не более 1000 Вт (зависит от мощности излучателя) Габаритные размеры станка 80, 100, 130 Вт - 1800х1350х1050 мм
150 Вт - 2000x1350x1050 ммГабаритные размеры упаковки 80, 100, 130 Вт - 1900x1450x1250 мм
150 Вт - 2100x1450x1250 ммМасса нетто 80, 100, 130 Вт – 350 кг
150 Вт - 360 кгМасса брутто 80, 100, 130 Вт – 430 кг
150 Вт - 460 кгУсловия эксплуатации Температура: 5–35 °С, относительная влажность: 5–95% без конденсата
Скорости резки лазерного режущего станка Photonim GS1390
при использовании ламп разной мощности (мм/сек)Материалы Лампа 80 Вт Лампа 100 Вт Лампа 130 Вт Акрил 3 мм 50%*: 10-15
80%: 50-5540%: 10-15
80%: 55-6030%: 10-15
80%: 60-70Акрил 5 мм 60%: 8-15
90%: 15-2070%: 8-15
90%: 20-2560%: 8-15
90%: 25-30Акрил 10 мм 60%: 3-5
85%: 6-870%: 4-6
90%: 6-970%: 5-8
90%: 10Акрил 30 мм 80%: 0.4-0.6
95%: 0.7-0.980%: 0.4-0.8
95%: 0.8-1.080%: 0.6-1
95%: 0.8-1.2Фанера 5 мм 60%: 40
85%: 6065%: 50
85%: 7050%: 50
90%: 80Фанера 12 мм Нет данных 70%: 5
95%: 830%: 8
90%: 12МДФ 6 мм 60%: 6
85%: 1050%: 8
95%: 1550%: 15
90%: 20МДФ 15 мм Нет данных 80%: 2
90%: 380%: 3
90%: 4Губка 2 см 75%: 50
85%: 6075%: 60
85%: 8070%: 80
90%: 100Кожа 90%: 20 90%: 30 90%: 40 Нетканый материал 90%: 150 90%: 200 90%: 300 Текстиль 90%: 150 90%: 200 90%: 300 Ковровое покрытие 90%: 20 90%: 30 90%: 40 Резина 4 мм 90%: 30 90%: 35 90%: 40
* Процент от общей мощности -
