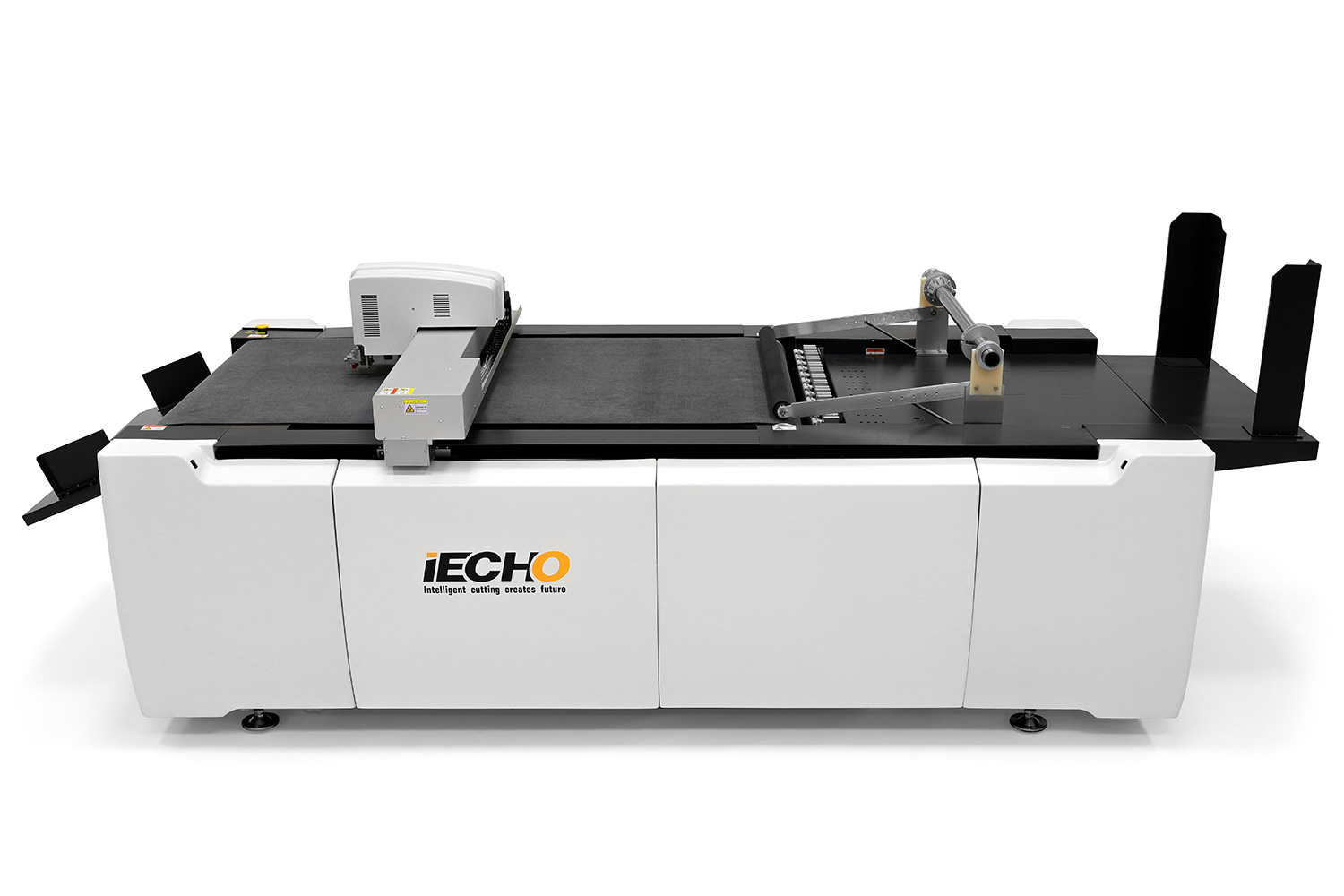

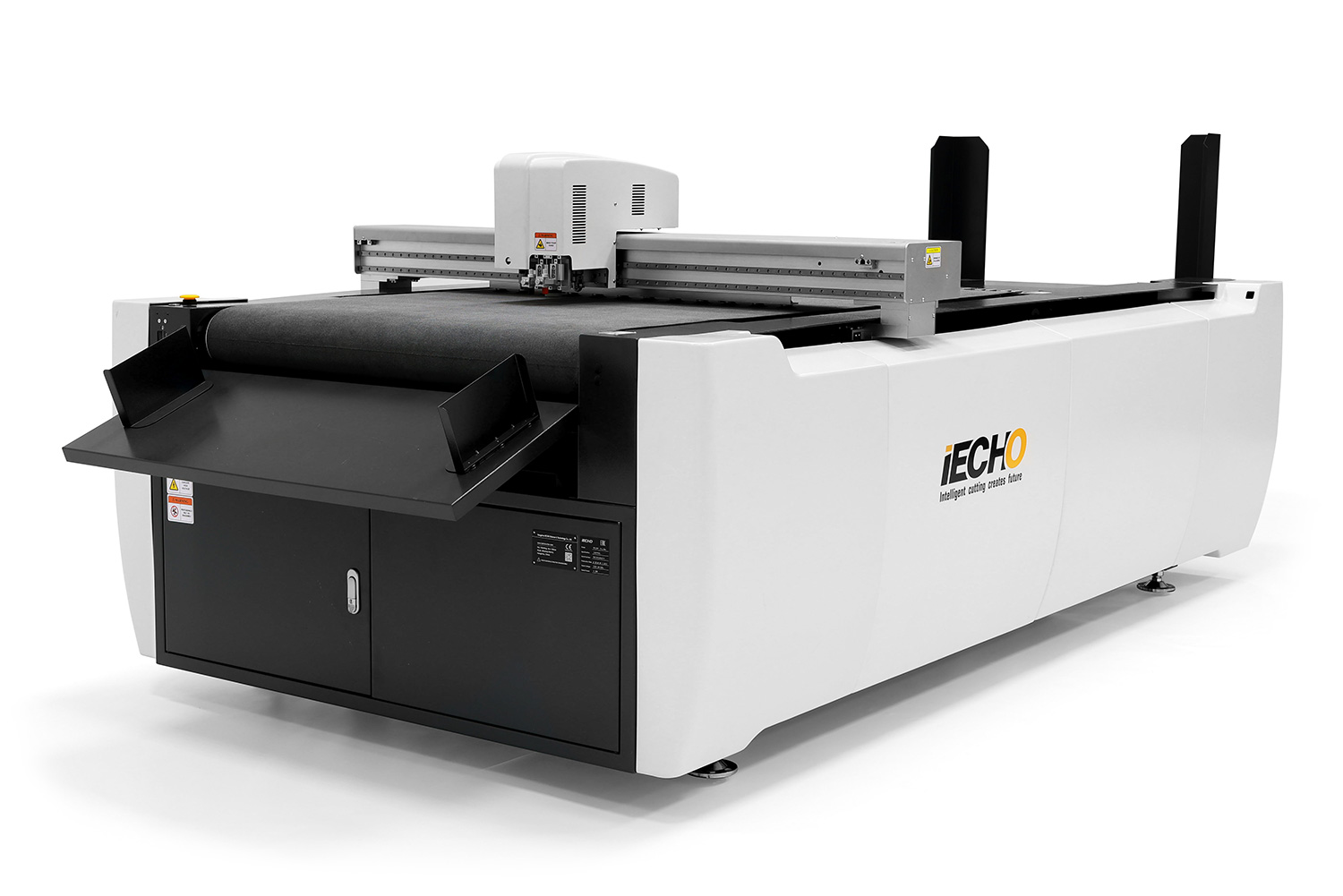

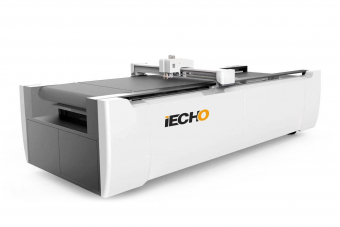

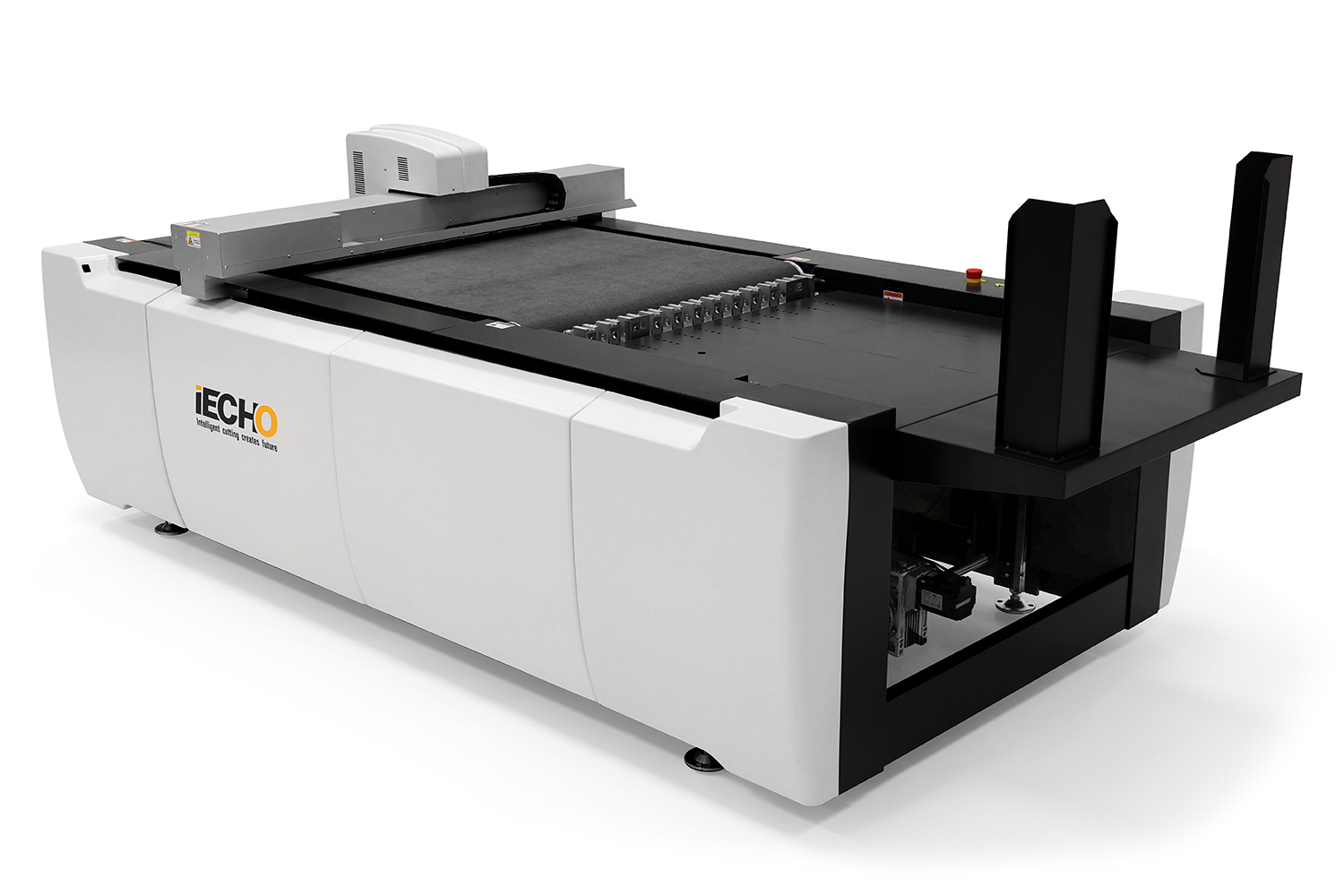

Режущий плоттер iECHO PK

Этот компактный станок с интеллектуальными функциями – оптимальное решение для оперативного производства полиграфической продукции небольшими тиражами по индивидуальному заказу. Соответствуя высоким требованиям современных производств, IECHO PK прекрасно подойдет компаниям, работающим на рынке рекламы, POS-материалов и упаковки. В 2019 году плоттер IECHO PK получил престижную европейскую награду EDP в номинации «Лучший планшетный режущий плоттер».

Режущий плоттер iECHO PK - отличное дополнение к полиграфическому оборудованию (макс. формат B1): офсетным комплексам Heidelberg, KBA, RYOBI, Komori и цифровым машинам Xerox, Konica Minolta, Ricoh, Canon, HP.

Серия PK представлена режущими плоттерами с рабочими зонами 600 х 400, 750 х 530 и 1200 x 900 мм.

Особенности режущего плоттера iECHO PK

• Оптимальная конструкция: прочная сварная рама, эргономичный дизайн, компактные размеры (модель РК-0604/РК-0604 PLUS занимает площадь 2 кв. м), поворотные колеса облегчают перемещение.
• Простое подключение к однофазной сети 220 В.
• Для фиксации материала на рабочем столе во время резки используется высокоэффективная вакуумная система.
• Автоматический податчик непрерывно подает листы материала в зону резки; допустима стопка материала до 120 мм (400 листов картона плотностью 250 г/м²).
• Конвейерная лента автоматически отправляет готовый крой в зону сбора.
• Пневматический биговальный инструмент работает с большим давлением (возможность обработки материала плотностью более 400 г/м²); линии биговки четкие, развертки легко складываются.
• Два флюгерных ножа с возможностью независимой настройки давления и глубины резки, что делает работу более удобной при частой смене материалов для резки.
• Доступны три типа инструментов с возможностью их автоматического переключения.
• Система позиционирования на основе CCD-камеры высокого разрешения для высокоточной контурной резки различных материалов.
• Простое в использовании профессиональное программное обеспечение; запуск одним щелчком мыши; нет необходимости в сложных предварительных настройках.

    Статьи

• Типография «Цифра»: тише едешь - дальше будешь ("Publish")

• Скачок в развитии ("Publish")

• Типография «Грейм»: «цифра» как хобби ("Publish")

• Типография друзей ("Publish")

• Типография «Минимакс» (Санкт-Петербург) - 30 лет работы на пути к цифровой резке с iECHO ("Смарт-Т")

• iECHO PK: ваш специалист по автоматизации цифровой листовой резки ("Publish")

• PROspect повезёт без пробок ("Publish")

• Итоги минувшего года от "Смарт-Т" в трех ярких инсталляциях ("Печатник")

Области применения режущего плоттера iECHO PK

• Этикетки, наклейки

• POS-материалы (шелфтокеры, стопперы, вобблеры, ценники, диспенсеры, декоративные магниты, бирки)

• Упаковка

• Полиграфическая продукция (брошюры, флаеры, папки, открытки)

• Дорожные и предупреждающие знаки, знаки безопасности

• Приборостроение (гибкие клавиатуры, панели приборов, шильды)

• Резка этикеток любой формы.

• Резка/надсечка стикеров.

• Резка/биговка картона любого типа.

• Модели iECHO РК-0604 PLUS/0705 PLUS и iECHO PK-1209 Pro Max комплектуются высокочастотным электрическим осциллирующим ножом, что дает возможность работать с такими материалами, как гофрокартон, микрогофрокартон и пенокартон.
• В качестве опции в том числе предлагаются нож V-Cut для выборки V-образного паза для аккуратного сгибания толстых материалов и дисковый нож PTK для перфорации, также предназначенный для придания плоским заготовкам объемной формы по нанесенным ножом четким пунктирным линиям.

CCD-камера высокой четкости обеспечивает точное позиционирование различных материалов в автоматическом режиме и прецизионную контурную резку, предотвращая тем самым проблемы, обусловленные человеческим фактором.

Благодаря CCD-камере плоттер может автоматически сканировать метки и выполнять безошибочную контурную резку без вмешательства оператора. Для удовлетворения различных требований к обработке материалов и абсолютной гарантии точности резки предусмотрены несколько способов позиционирования:

Основание плоттера представляет собой стальную раму, усиленную несколькими поперечинами для повышения жесткости конструкции и улучшения точности обработки. Электронная часть станка расположена исключительно компактно и удобно для обслуживания. Весь блок собран в соответствии со всеми международными требованиями к промышленной электропроводке.

Конфигурация инструментального модуля

Стандартный модуль 2 флюгерных ножа 1 биговщик

Модуль для серии PLUS 2 флюгерных ножа 1 биговщик 1 осциллирующий нож (EOT)

Новая конструкция флюгерных ножей позволяет максимально стабилизировать настройки режущего инструмента, что обеспечивает исключительно точную резку без отклонений ее параметров от заданных установок. В новом режущем модуле предусмотрена также возможность установки перьевого инструмента для черчения и маркировки.

Флюгерные ножи в основном используются для резки самоклеящихся ПВХ-пленок (для производства этикеток). Точное позиционирование инструмента достигается за счет возможности регулировки положения его режущей кромки. Прецизионные настройки ножей позволяют точно и на высокой скорости прорезать пленку, не касаясь подложки.  5 уровней установки давления инструмента, максимальное усилие нажатия 4 кг.

В новом режущем модуле предусмотрена также возможность установки перьевого инструмента для черчения и маркировки.

Биговальный инструмент

Биговальный инструмент предназначен для нанесения линий сгиба на картон, гофрированный картон, гибкий полипропилен, непластифицированный тонкий ПВХ и другие материалы, используемые в производстве упаковки. Для получения наилучших результатов обработки для этого инструмента предусмотрены различные биговальные колеса. Максимальное давление инструмента - 4 кг.

Электрический осциллирующий инструмент (EOT)

Осциллирующий инструмент EOT с поступательно-возвратным перемещением в вертикальной плоскости режет материал за счет высокочастотной вибрации, которую обеспечивает двигатель постоянного тока. Этот инструмент подходит для резки материалов средней плотности - картона, поверхностно и вертикально гофрированного картона, сотовых материалов, ПВХ, ПП, ЭВА, пенополиэтилена. Особенностью осциллирующего инструмента EOT является возможность качественной резки кривых с радиусом изгиба всего 1,5 мм (при правильном подборе лезвия).

Для защиты оператора от возможной травмы и рабочего инструмента от контакта с материалом на каретке плоттера установлены датчики, реагирующие на возникающее препятствие. В случае обнаружения помехи каретка автоматически останавливается и плоттер ставится на паузу до ее устранения. Эта система позволяет не устанавливать дополнительных устройств для защиты оператора (например ограждений) и избежать повреждения инструмента и всего инструментального блока.

Функция сканирования QR-кода позволяет извлекать соответствующие файлы резки, сохраненные на компьютере, и обеспечивает быстрый старт рабочих операций. Благодаря этой функции обработка материалов производится в автоматическом режиме, не требуя внимания оператора. Система по завершении предыдущего задания на основании данных, полученных из QR-кода, считываемого специальной камерой, загружает следующий файл раскроя. Таким образом, благодаря сокращению количества простоев за счет автоматизации обработки заданий, увеличивается общая производительность оборудования.

Полностью автоматическая система листовой подачи существенно повышает производительность и делает рабочий процесс наиболее эффективным. Сразу после завершения задания автоматический конвейер очень аккуратно укладывает обработанный материал в приемный лоток.

Опционально плоттер iECHO PK может комплектоваться рулонной подачей для многотиражного производства этикеток, наклеек и другой продукции из самоклеящихся пленок.

Мощный компьютер с сенсорным дисплеем (опция)

Плоттер iECHO PK может быть оснащен промышленным компьютером под операционной системой Windows с установленным на нем управляющим программным обеспечением iECHO и поддерживающим связь по Wi-Fi, что является наиболее прогрессивным и удобным. Большой сенсорный экран компьютера позволяет оператору обходиться без клавиатуры и мыши, чем обеспечивает максимальное удобство управления плоттером, повышенную производительность и исключительную компактность системы управления.

Преимущества программного обеспечения iECHO PK

С декабря 2021 года компания HANGZHOU IECHO SCIENCE & TECHNOLOGY CO., LTD. зафиксировала за компанией Смарт-Т эксклюзивное право на продажи планшетных режущих плоттеров серии iECHO PK.

Используемые материалы
Пенокартон с ПС-покрытием	Самоклеящийся винил
Синтетическая ПП-бумага	Пенокартон
Световозвращающие пленки	Картон
Полиэтилен	Гофрированный картон
Макулатурный картон	Гофрированный пластик
АБС	Магнитный винил
