Mimaki CJV200: доступное качество из Японии

Свежее пополнение экспозиции демозала компании «Смарт-Т» - экосольвентный широкоформатный принтер с функцией контурной резки Mimaki CJV200-160. Новинка отличается доступной стоимостью, позволяющей технике японской разработки успешно конкурировать с аналогами из КНР в сегменте устройств начального уровня, а также высоким качеством печати, которое обеспечивают фирменные ноу-хау в сочетании с новейшими печатающими головками Epson i3200.

Современные технологии позволяют создавать полиграфическое оборудование, обладающее высокой производительностью с отменным качеством печати, но при этом простое в эксплуатации и доступное пользователям с ограниченными финансовыми возможностями. Характерным примером подобной техники могут служить широкоформатные принтер-каттеры серии CJV200, разработанные японской компанией Mimaki.

Устройства серии CJV200 используют сольвентный (точнее экосольвентный) вариант струйной технологии печати, позволяющий изготавливать качественную рекламную, декоративную и этикеточную продукцию на широком разнообразии синтетических пленок и бумаг. Хотя чернила на основе растворителя менее универсальные, чем более модные УФ-отверждаемые (при помощи которых изображение наносится в том числе на «неполиграфические материалы» вроде камня, дерева, стекла, металла и т.д.), эта технология является более доступной за счет меньшей стоимости как самих чернил, так и устройств, их использующих. У сольвентных принтеров отсутствуют лампы УФ-сушки и системы необходимые для их контроля и охлаждения, что заметно снижает стоимость техники. Помимо экономической составляющей, в пользу устройств данного типа могут свидетельствовать и эстетические качества получаемой продукции: благодаря растворителю, чернила глубоко проникают в поверхность запечатываемого материла, а не полимеризуется на ней сверху. В следствие чего продукция становится больше похожей на фотографическую: визуальный и тактильный рельеф отсутствуют, полутоновые переходы получаются более мягкими, а тип поверхности отпечатка целиком определяется свойствами материалов (глянцевая на глянцевых и матовая на матовых).

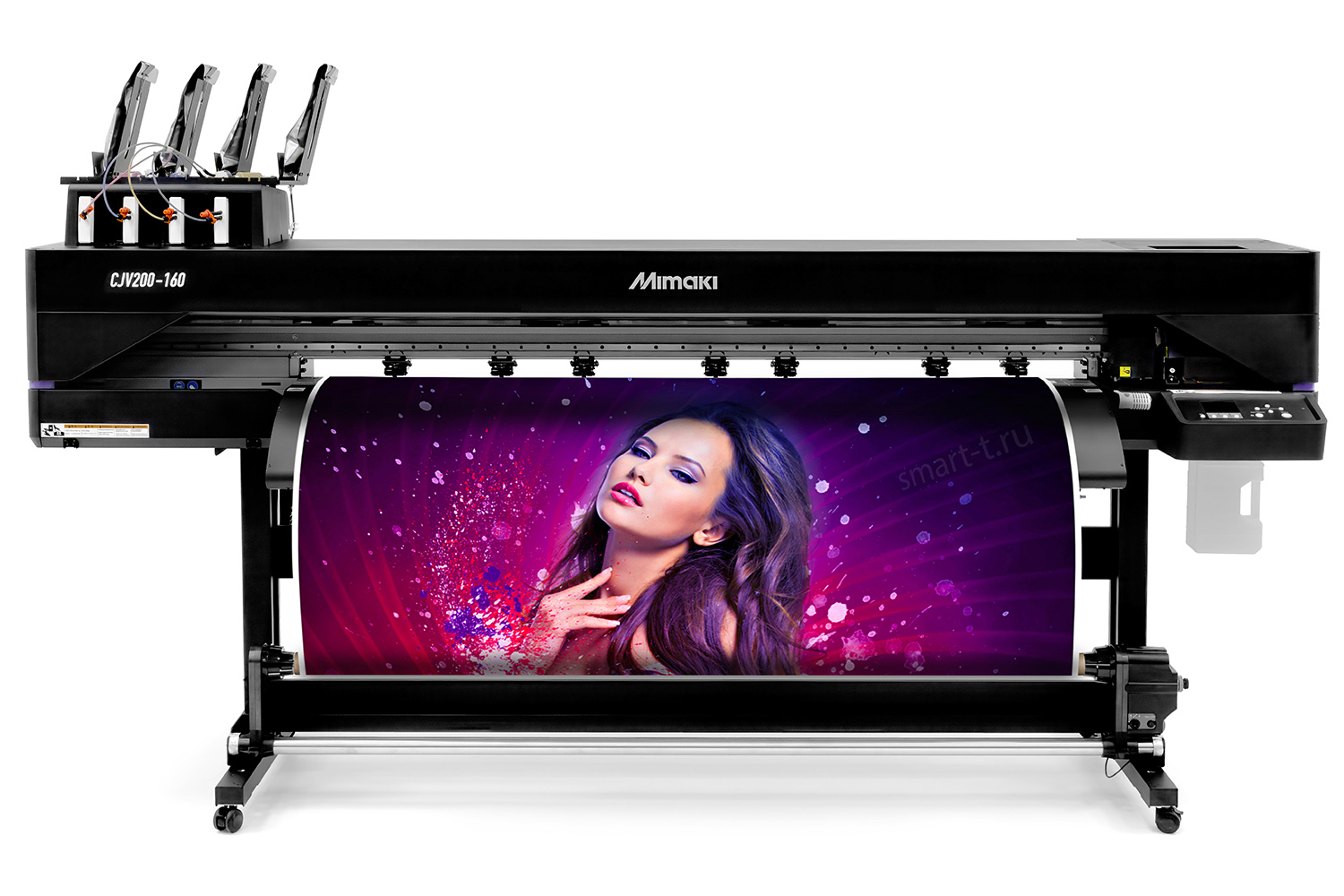

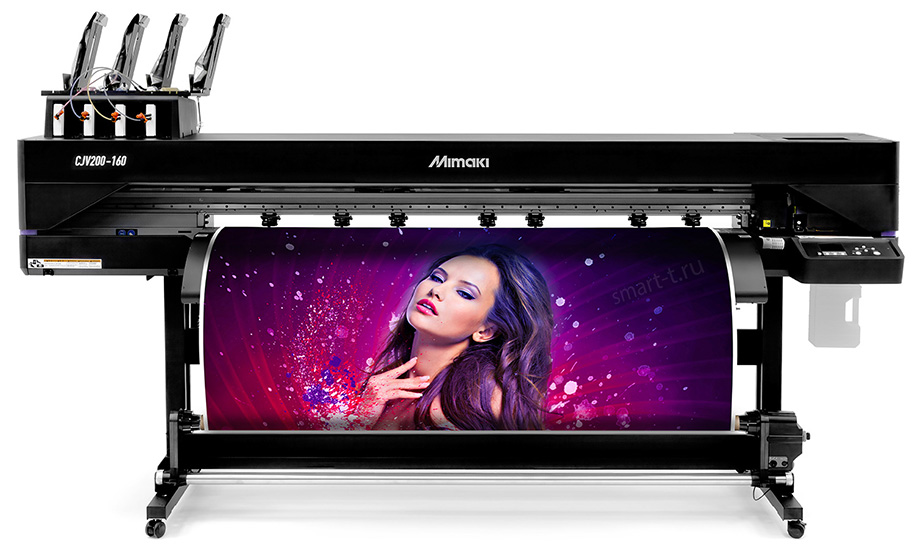

Рис. 1. Принтер- каттер Mimaki CJV200-160

Принтер-каттеры серии CJV200 (рис. 1) относятся к категории устройств начального уровня, однако они комплектуются промышленными печатающими головками Epson i3200, такими же, как у современной флагманской серии экосольвентных систем от Mimaki - CJV330 (рис. 2). Это главное отличие нового поколения бюджетных устройств от их предшественников - серии CJV150 (бившей рекорды популярности более 10 лет). Печатающие головки i3200 используют технологию Epson PrecisionCore, позволяющую расположить пьезоактуаторы в верхней части чернильных камер, чтобы повысить одновременно точность управления объемом капель и плотность расположения дюз. Головки серии i3200 содержат 8 рядов по 400 дюз с плотностью 300 npi, что существенно выше, чем 180 npi у струйных головок, использовавшихся в предыдущем поколении экосольвентных устройств Mimaki. Как результат, у новых принтеров заметно улучшилось качество печати и производительность в режиме высокого разрешения. Основное отличие бюджетной серии CJV200 от флагманской CJV330 заключается в том, что в них установлена всего одна печатающая головка, вместо двух. В результате пропорционально снизились производительность, стоимость и масса корпуса устройств.

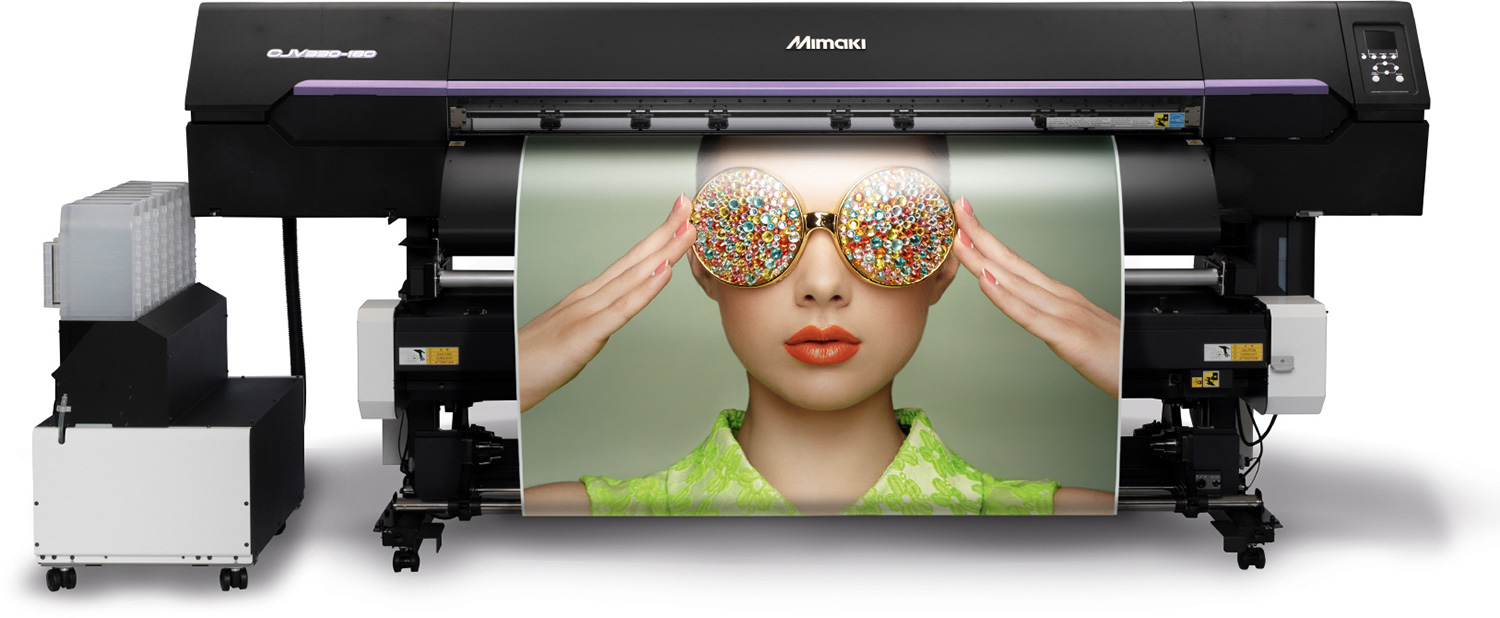

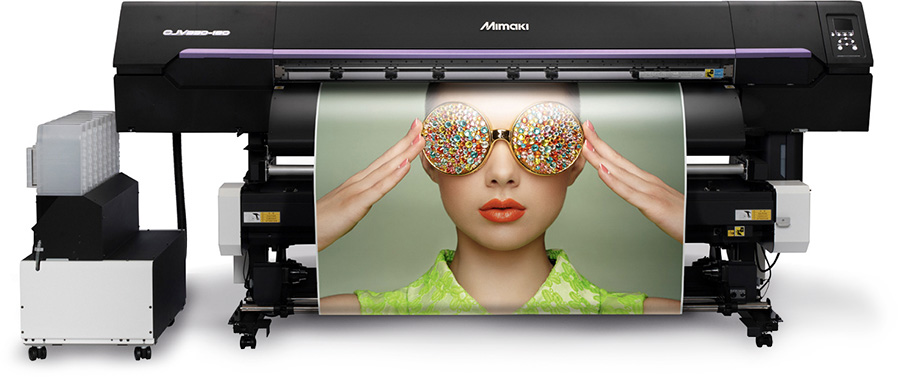

Рис. 2. Флагманский принтер-катер Mimaki CJV330-160

На текущий момент (апрель 2025) в серию CJV200 входят пять моделей: принтер-каттеры CJV200-75, CJV200-130, CJV200-160 и CJV200-160B отличающиеся шириной печати (800, 1361 и 1610 мм, соответственно), а также принтер JV200-160B. В устройствах с маркировкой «B» подача чернил осуществляется из экономичных бутылок с большой емкостью (1 л). Эта техника предназначена пользователям из не самых богатых регионов (Азия, Латинская Америка, Восточная Европа, Африка и Ближний Восток), как решение выдерживающее конкуренцию с бюджетными экосольвентными разработками из КНР. Насколько бутилированные чернила от Mimaki могут быть востребованы в России, где массовое распространение получили системы СНПЧ, заправленные чернилами альтернативных производителей, сказать сложно.

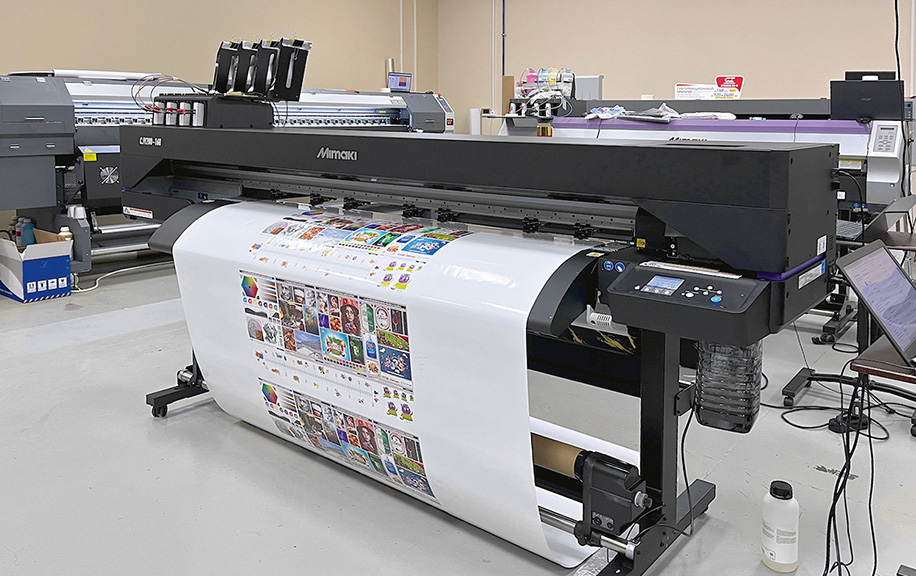

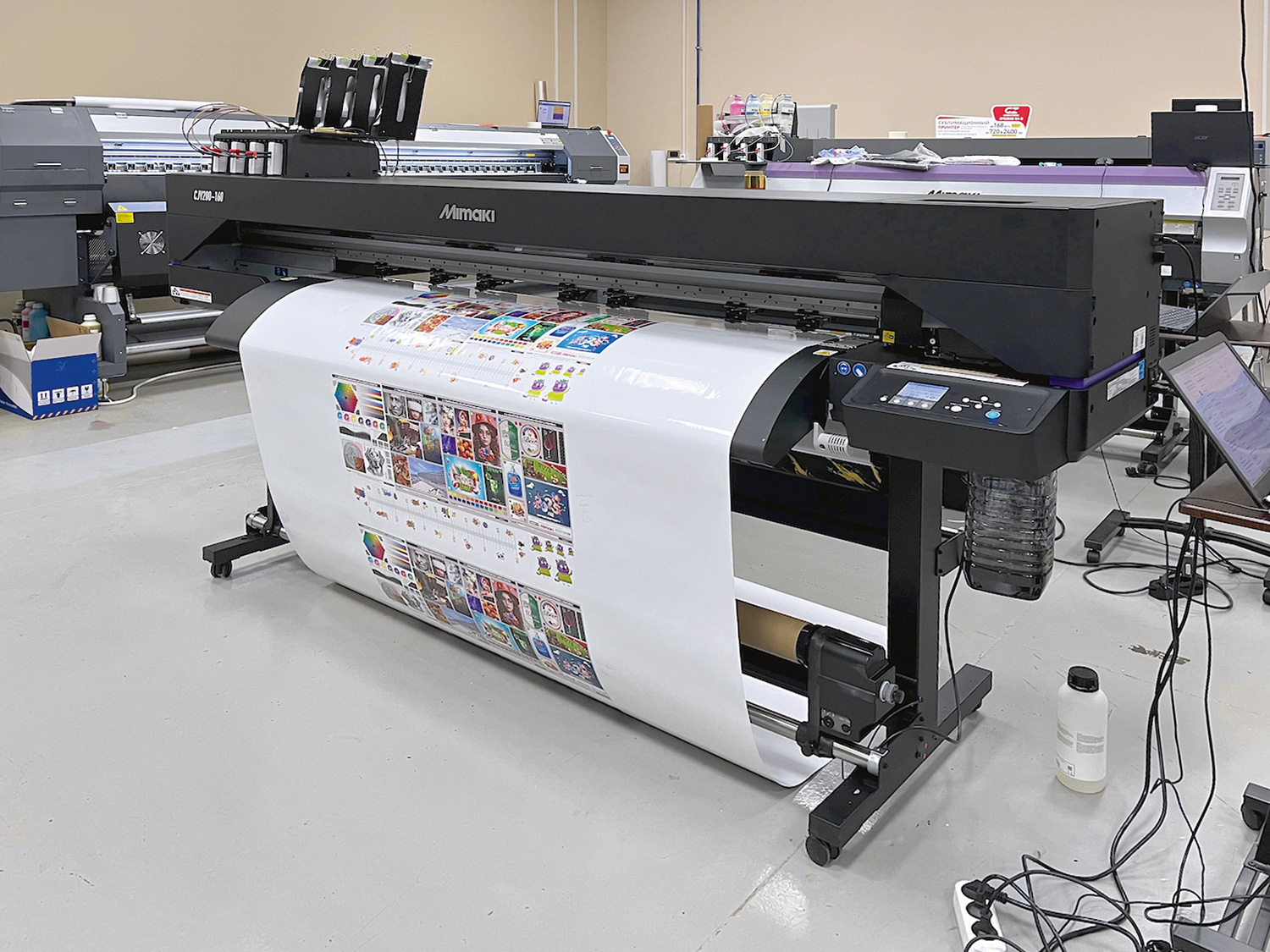

Рис. 3. Принтер-каттер Mimaki CJV200-160 в демозале «Смарт-Т»

Принтер-каттеры, названия моделей которых начинаются с букв CJV, обладают функцией контурной резки, позволяющей на одном устройстве получать готовую продукцию вроде этикеток, стикеров и других типов наклеек. Одно из преимуществ подобной комбинированной техники заключается в возможности более плотно расставлять отдельные экземпляры продукции на запечатываемом полотне, поскольку удается обойтись без печати служебных меток (необходимых при резке отпечатанного рулона на отдельном устройстве-каттере). Последняя из моделей серии - JV200-160B представляет собой обычный принтер без возможности обрезки по контуру. Это более доступное решение по сравнению с принтер-каттером той же ширины, предназначенное прежде всего тем, кто специализируется на печати широкоформатной рекламной графики.

Конструкция

В демозале компании «Смарт-Т» представлен самый большой из принтер-каттеров серии CJV200 - CJV200-160 (рис. 3). Устройство имеет простую эргономичную конструкцию, продуманную до мелочей за годы совершенствования широкоформатных систем Mimaki. С правой стороны находится зона парковки каретки, где производится автоматическая чистка дюз печатающей головки (рис. 4). Под ней расположена панель управления (рис. 5) с небольшим, но информативным ЖК-дисплеем и кнопками для выбора пунктов меню. Для удобства оператора панель сделали горизонтальной, немного выдающейся за пределы основного корпуса. Световой индикатор в ее нижней части сигнализирует (цветом и миганием) о текущем состоянии устройства. В левой части корпуса находится еще одна зона обслуживания каретки - на этот раз для выполнения ручных операций (рис. 6). Здесь оператор может провести визуальную инспекцию поверхности печатающей головки и других функциональных элементов, а затем при необходимости их очистить (протереть).

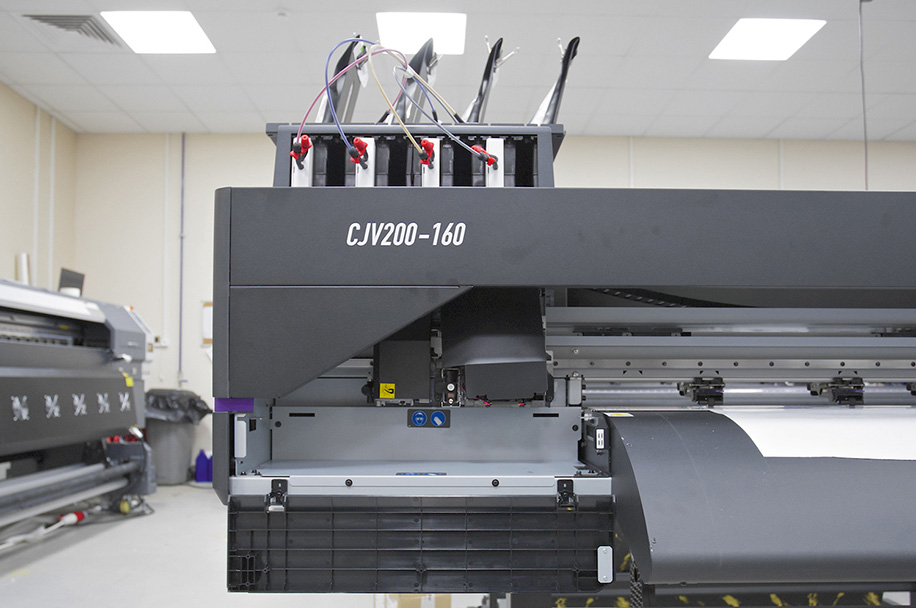

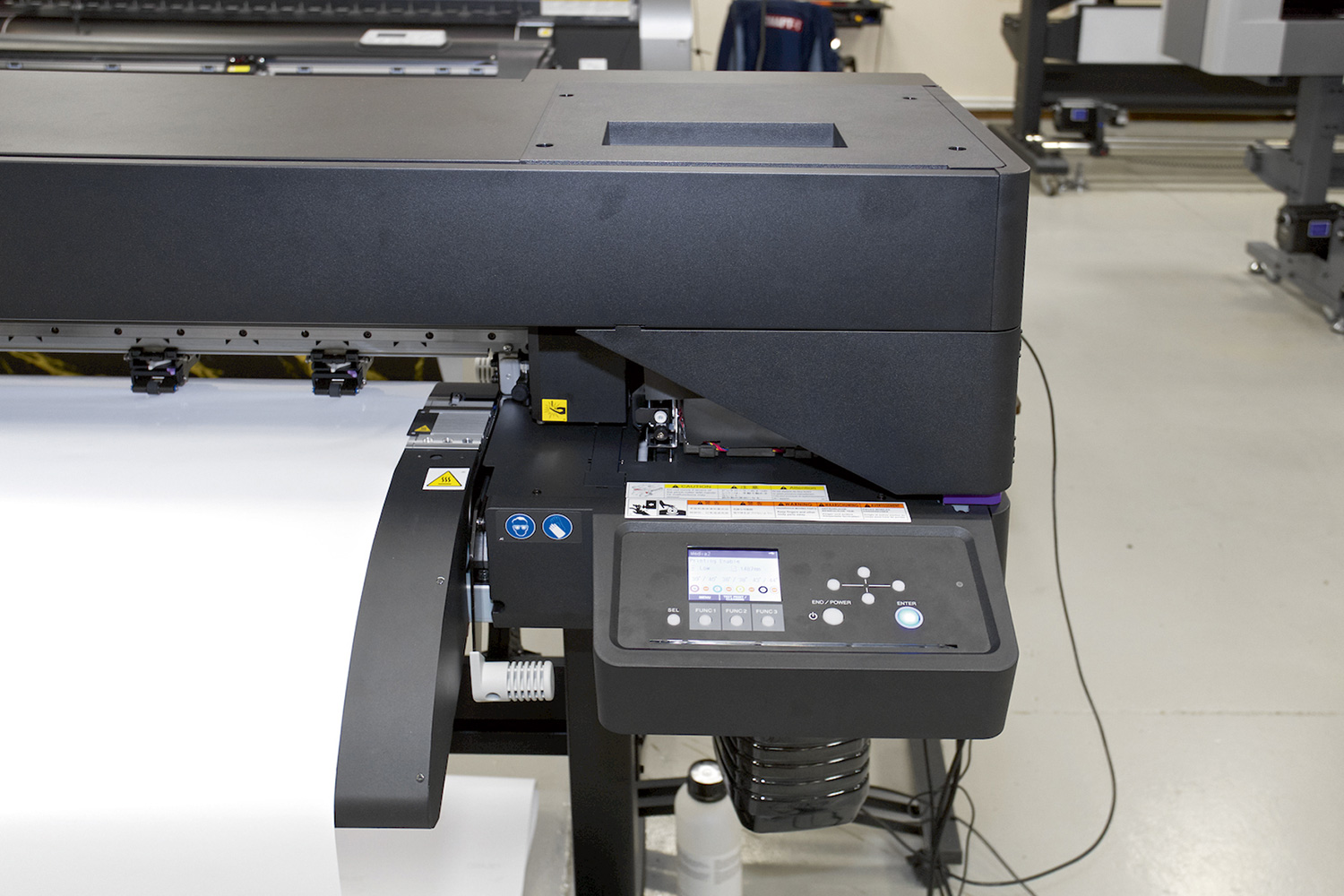

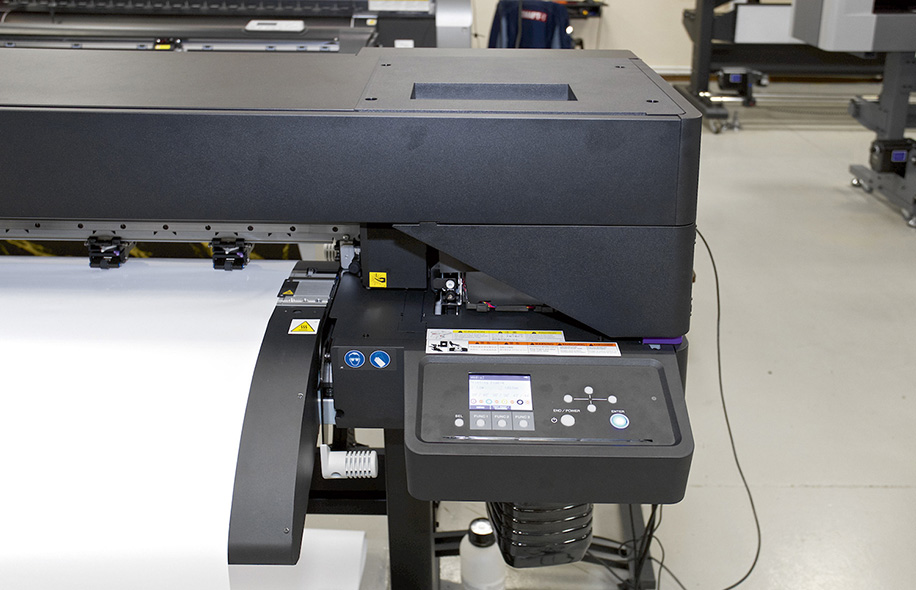

Рис. 4. Зона парковки каретки с печатающей головкой

Для устройств серии CJV200 была разработана каретка новой конструкции, оптимизированной под размещение всего одной печатающей головки (рис. 7). Это «шаг в перед» по сравнению с их предшественниками из серии CJV150, где одна печатающая головка устанавливалась в большую «двухголовочную каретку», позаимствованную у старшей флагманской серии (что негативно сказывалось на балансировке каретки, могло усиливать вибрации и снижать качество результата). Помимо каретки с печатающей головкой, принтер-каттеры оснащены подвижным блоком с флюгерным ножом для контурной резки (с левой стороны на рис. 8). В процессе печати каретка и режущий блок соединены магнитным способом и перемещаются одновременно, во время контурной резки каретка отсоединяется, а движется только блок с флюгерным ножом. В принтер-каттерах (и принтере) серии CJV200 также имеется нож для поперечной резки полотна, расположенный в левой части каретки и использующийся, например, для «рубки» широкоформатных отпечатков на листы. С двух сторон каретки предусмотрены датчики для определения замятий и неровностей на поверхности материала. Их задача - вовремя остановить печать, чтобы предотвратить повреждения печатающей головки.

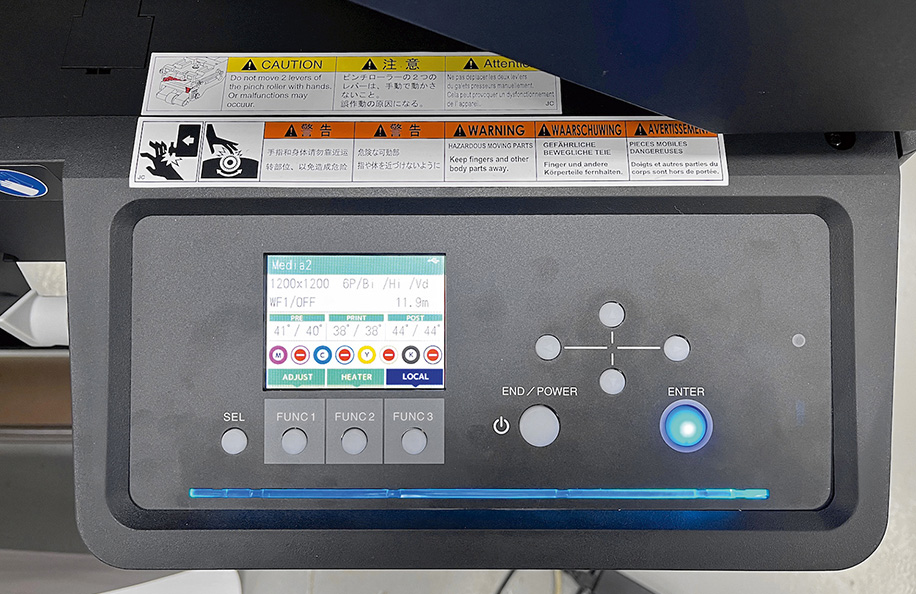

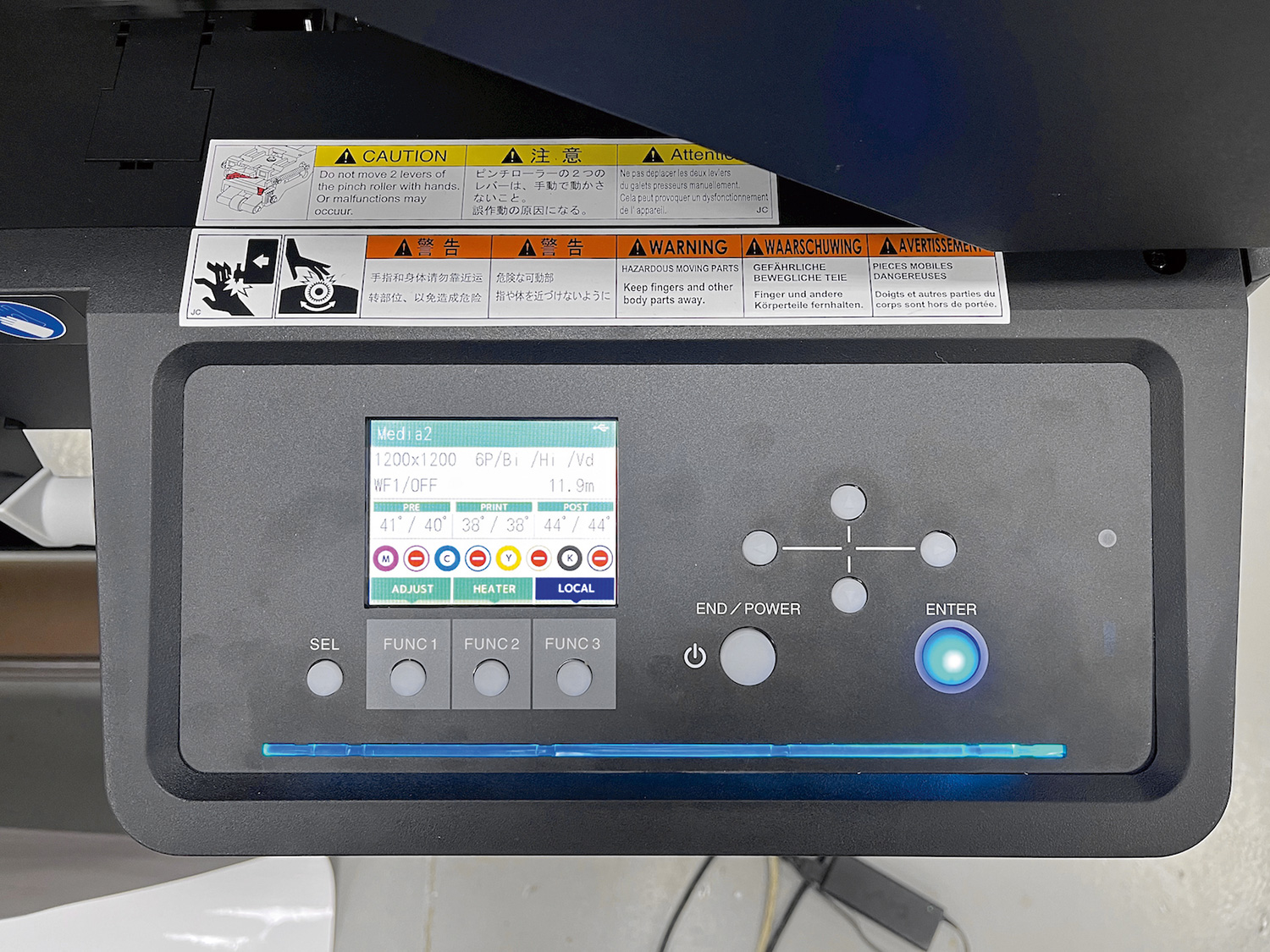

Рис. 5. Контрольная панель

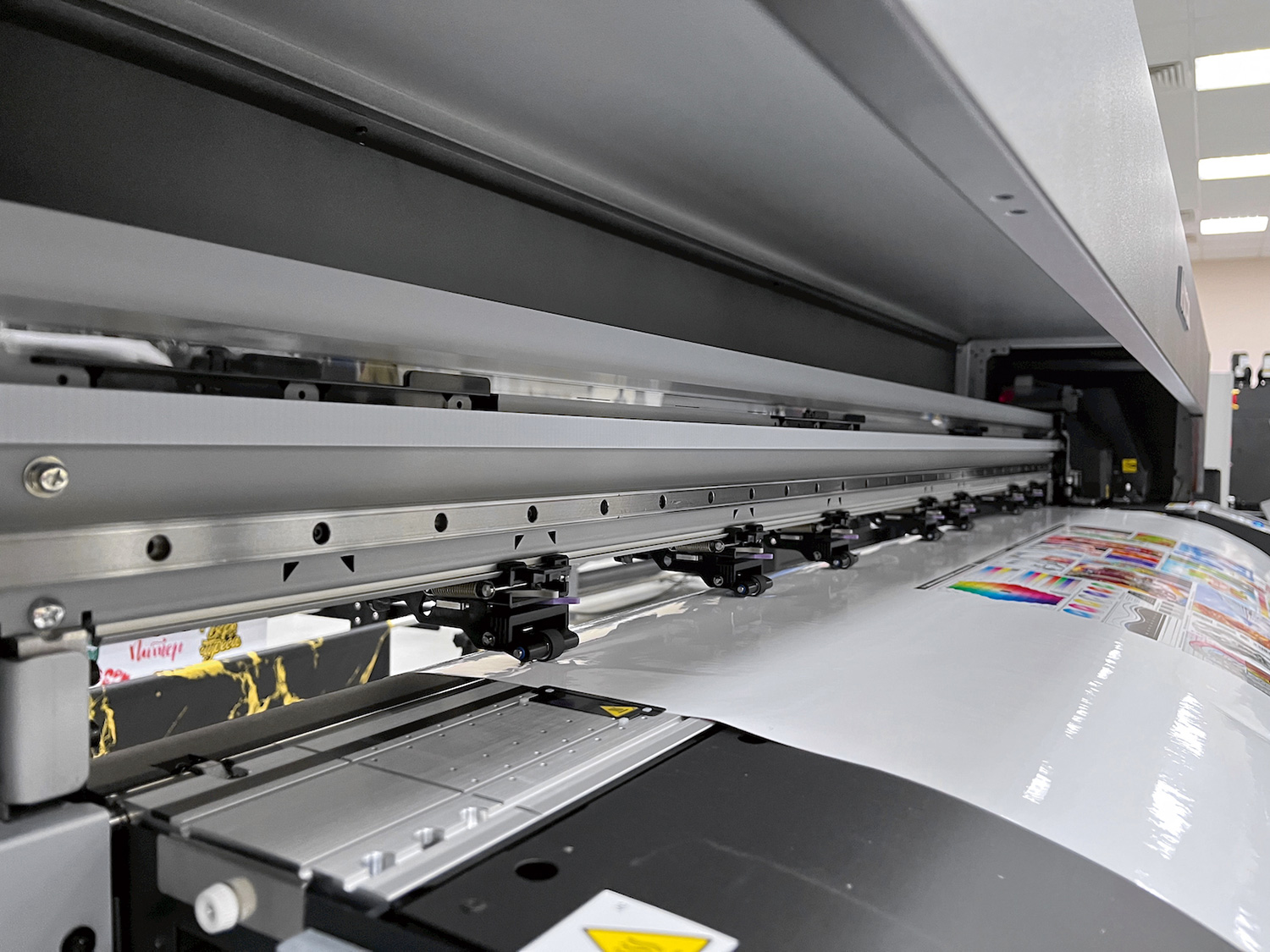

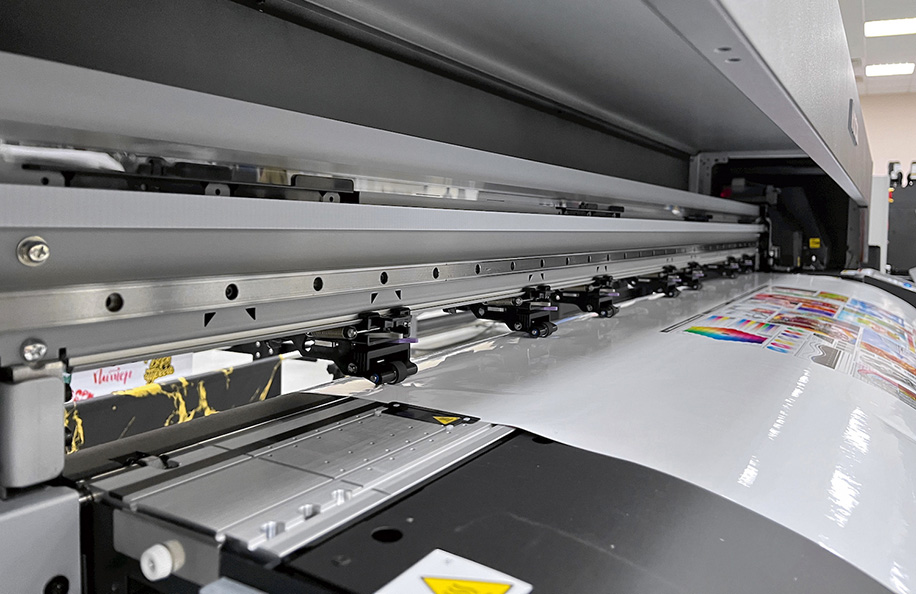

В экосольвентных принтерах Mimaki применяется трехзонная система нагрева материала Mimaki Intelligent Heaters (MIH). Сперва осуществляется предварительный нагрев полотна, необходимый чтобы избежать негативных последствий от резкого скачка температуры при его попадании в зону печати. Нагрев в зоне печати, в свою очередь, требуется для стабилизации приращения чернильных точек и повышения качества отпечатка. Третья из нагревательных зон используется для финальной сушки запечатанного материала. Зона печати (рис. 9) оснащена системой вакуумного прижима, расправляющей полотно и обеспечивающей оптимальное расстояние до его поверхности от дюз печатающей головки. Принтеры CJV200 могут печатать на материалах толщиной до 1 мм. Величина зазора (1,5 или 2 мм) регулируется оператором вручную при помощи имеющегося на каретке рычажка. Транспортировка полотна осуществляется парами прижимных роликов, а подмотка отпечатанного рулона производится электроприводом, работающим либо в автоматическом, либо в ручном режиме (рис. 10).

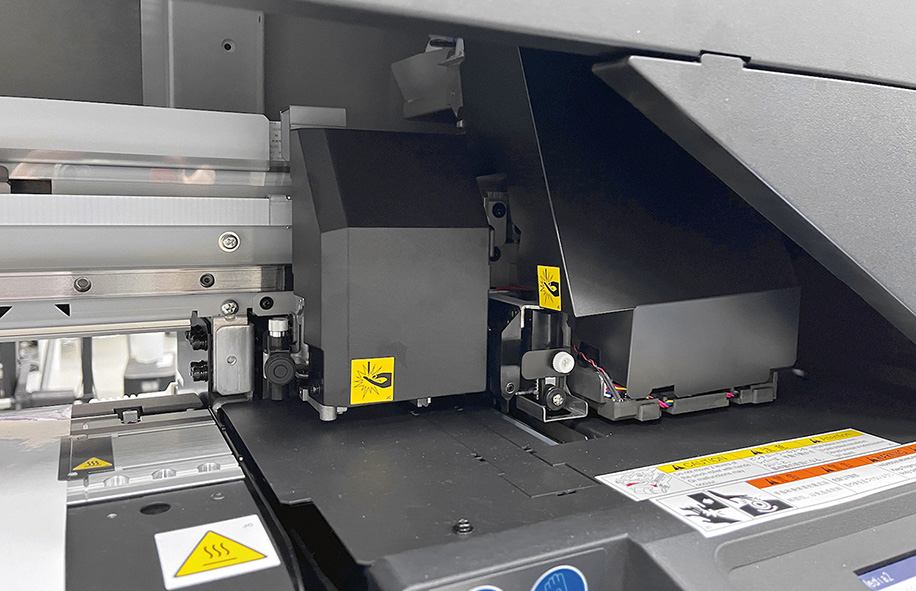

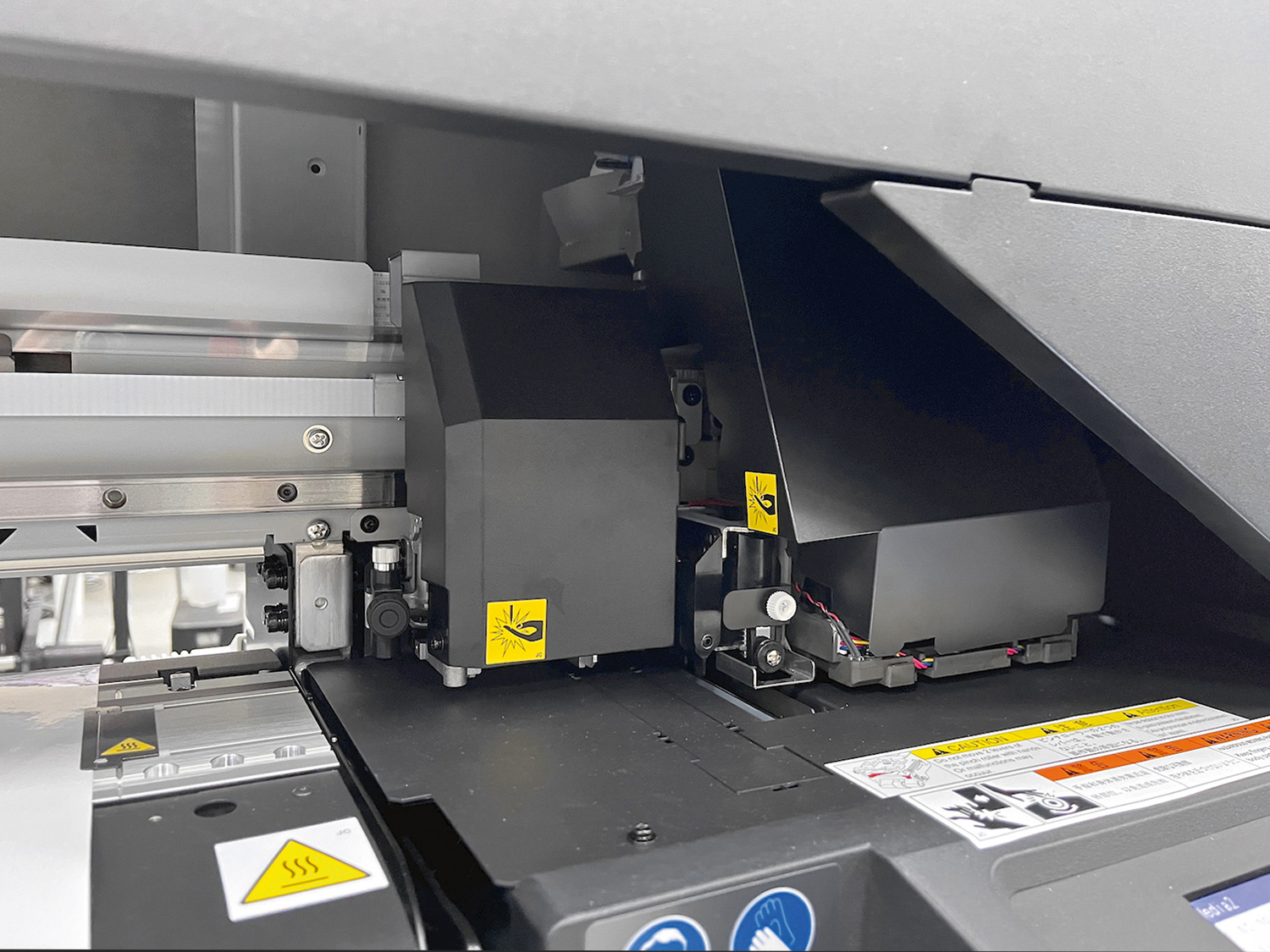

Рис. 6. Зона ручного обслуживания каретки

Устройства серии CJV200 печатают либо четырьмя традиционными цветами CMYK, либо расширенным восьмицветным набором CMYKOLcLmLkOr с тремя осветленными версиями триадных цветов и дополнительным оранжевым. Как можно догадаться, производительность в четырехкрасочном режиме, когда каждый из триадных цветов наносится двумя рядами дюз печатающей головки, вдвое выше, чем в расширенном. Компания «Смарт-Т» предлагает к принтерам CJV200 экосольвентные чернила двух марок: Artix и Mara Jet. Первые из них - собственный бренд «Смарт-Т», вторые - фирменные чернила немецкого производства от компании Marabu. В качестве оптимальной серии в спецификации принтеров фигурируют чернила Mara Jet DI-E V.2, имеющие два варианта пурпурного цвета - обычный и более теплый. Есть возможность использовать и чернила других серий. Например, принтер CJV200-160 во время нашего визита в демозал печатал чернилами Mara Jet DI-FMS - популярной серией экосольвентных чернил, состав которых адаптирован под действующие в России нормативы (разработана компанией Marabu в сотрудничестве со своим дистрибьютором «Смарт-Т»). Чернила поставляются в пакетах емкостью 1 л, для их подачи предусмотрена система СНПЧ (рис. 11), устанавливающаяся вместо обычных чернильных картриджей.

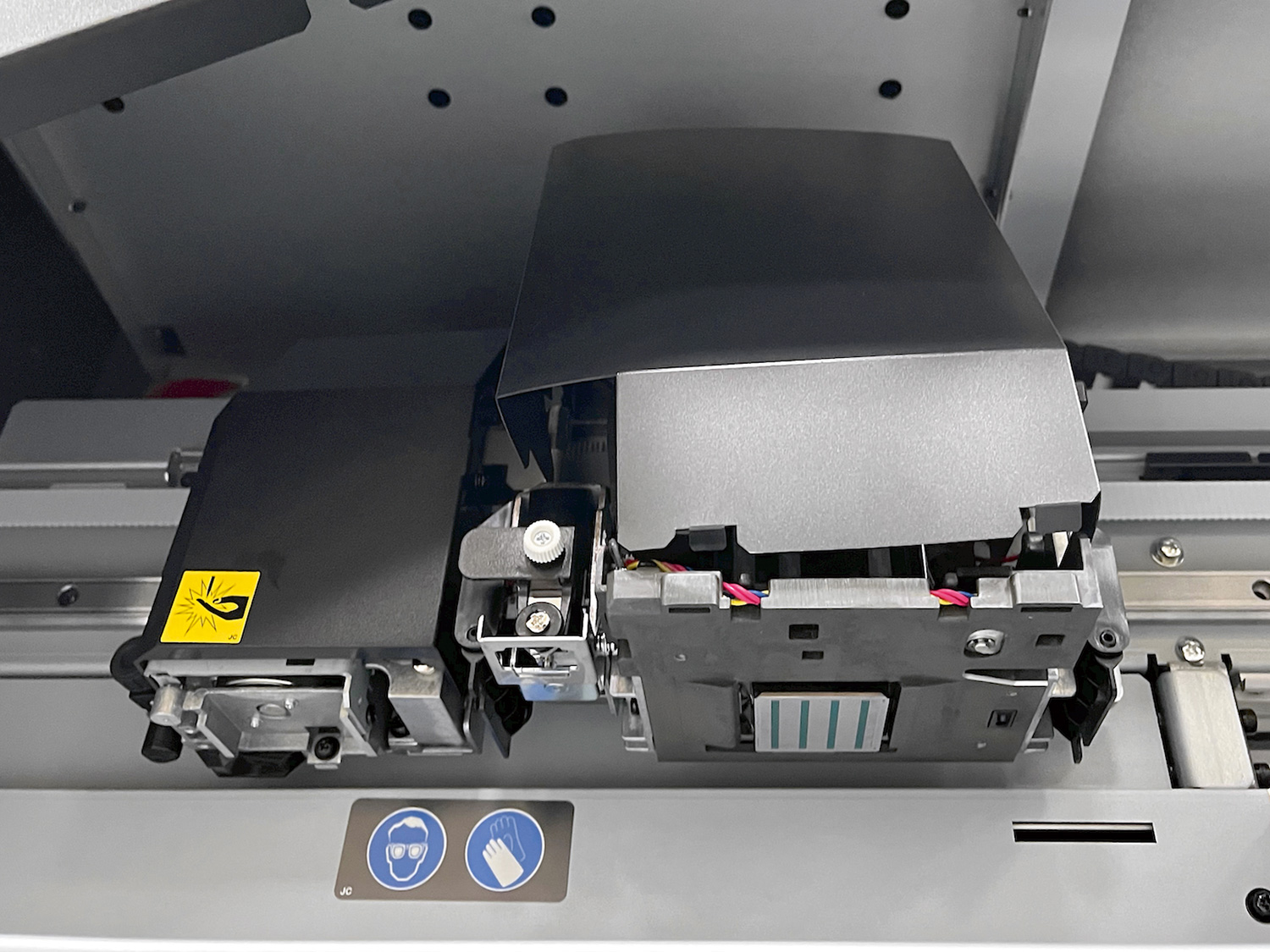

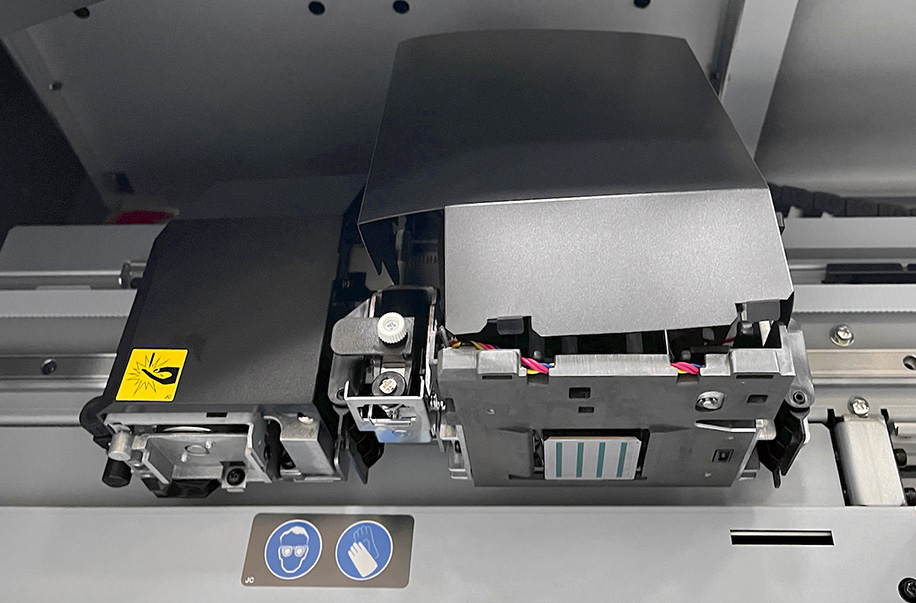

Рис. 7. Каретка с печатающей головкой (справа) и блок контурной резки (слева)

Технологии

• Технология компенсации межпроходных погрешностей четвертого поколения MAPS4 (Mimaki Advanced Pass System 4), позволяющая избежать появление «полосатости» плашек и фрагментов изображений, характерной для многопроходной струйной печати. В отличие от предшествующих воплощений той же технологии, применение MAPS4 не сказывается негативно на скорости печати принтера.


• Функция замещения сбойных дюз NRS (Nozzle Recovery System). Если после выполнения процедур автоматической и ручной чистки печатающих головок не удалось восстановить засорившиеся дюзы, оператор может указать их номера в настройках принтера и отсутствовавшие части изображения будут печататься с помощью исправных дюз. Это позволит типографии продолжить эксплуатацию устройства в ожидание визита сервис-инженера.


• Для поиска проблемных дюз может использоваться и автоматическая оптическая система NCU (Nozzle Check Unit), являющейся для устройств серии CJV200 дополнительной опцией. По словам специалистов «Смарт-Т», без ее покупки/установки вполне можно обойтись. Другая автоматическая система с оптическим сенсором - DAS (Dot Adjustment System) входит в набор базовых элементов конструкции. Она используется для настройки скорости подачи и качества печати в двух направлениях для материала заданного типа и толщины: выполняется печать настроечных таблиц, из которым система сама выбирает корректирующие значения. Если бы такого датчика и системы не существовало, ту же работу пришлось бы выполнять оператору.


• Для оптимизации процесса нанесения чернил применяется технология Waveform Control Technology (WCT). Она управляет объемом и формой капель, генерирующихся в дюзах печатающих головок с учетом заданного разрешения и физических характеристик использующихся чернил. Это позволяет получать отпечатки наилучшего качества при всех режимах печати, а также сократить число необходимых для этого проходов головки (что приводит к более высокой производительность, если сравнивать с принтерами, где подобные решения отсутствуют).


• Еще одна технология, отвечающая за высокое качество отпечатков с принтеров Mimaki, - оригинальный алгоритм растрирования Mimaki Fine Diffusion (MFD). Он обеспечивает более удачную расстановку точек, чем обычное диффузионное растрирование, что заметнее всего в темных областях изображений.

Качество

Чтобы подкрепить многообещающие утверждения о высоком качестве печати принтер-каттера CJV200-160 практическими наблюдениями, было решено отпечатать комплект тестовых полос, обычно использующийся редакцией «Курсива» при ознакомлении с возможностями и особенностями печати тех или иных цифровых устройств. На них расположены шкалы для оценки качества воспроизведения цвета и мелких элементов различного типа, фотоизображения в пространствах CMYK и RGB, а также несколько векторных сюжетов рекламной и этикеточной направленности. Чтобы охват темы печати этикеток и наклеек был более полным, в макет теста было решено добавить более экзотические элементы вроде ростомера и стикеров с героями детского мультсериала (рис. 12).

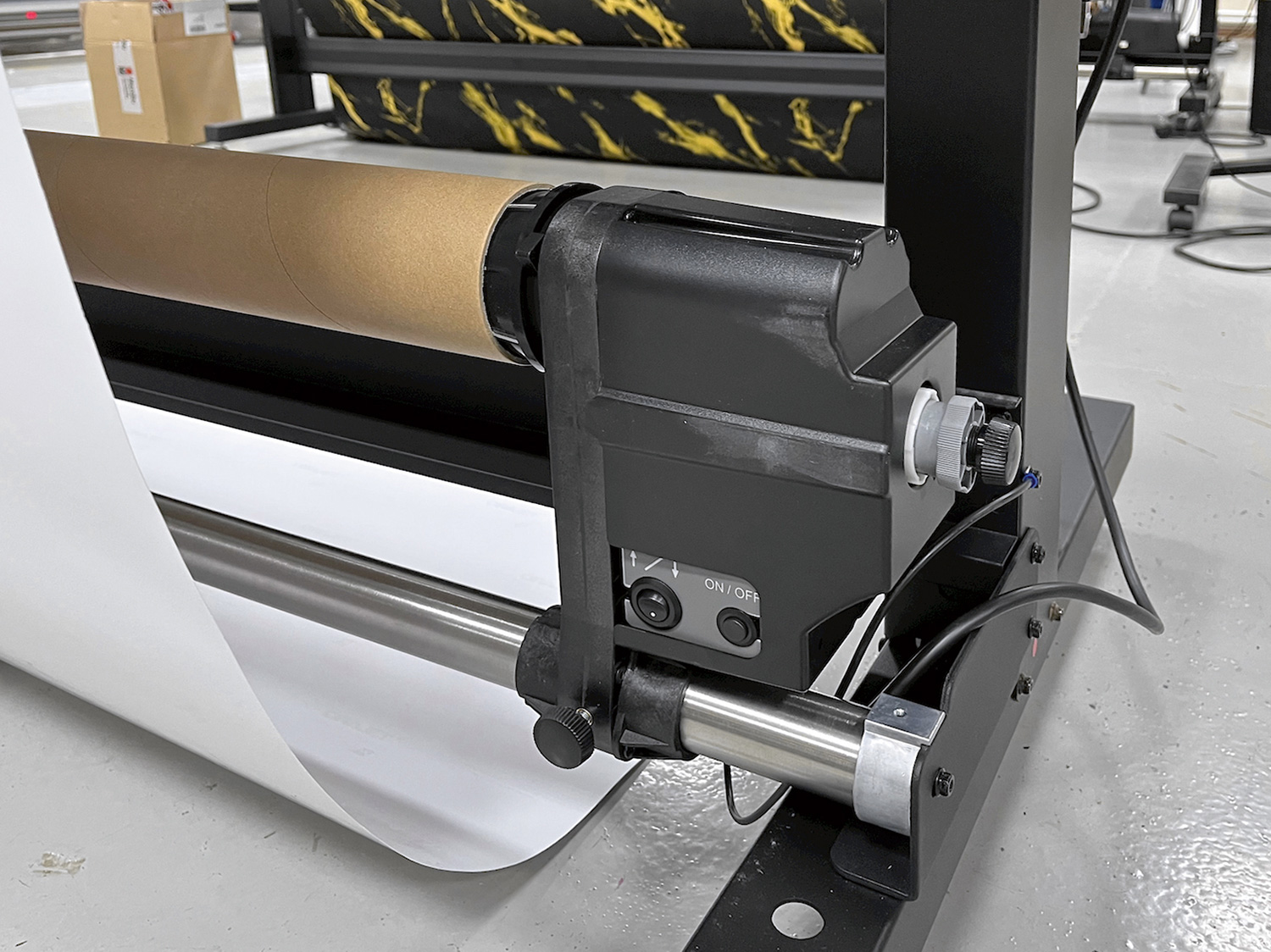

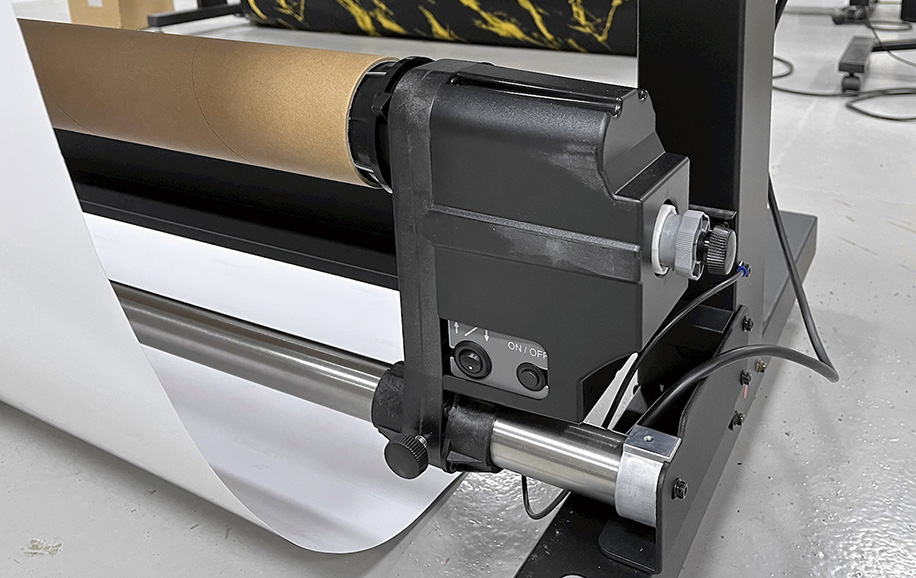

Рис. 10. Устройство для подмотки материала

Печать производилась в нескольких режимах, с разным разрешением и числом проходов печатающей головки. Как и ожидалось, максимальное качество достигается при печати в однонаправленном режиме с разрешением 1200х1200 dpi в 6 проходов. В этом случае удается реалистично воспроизводить линии толщиной от 30-40 мкм, шрифт без засечек высотой от 1,5 пт (а также любые шрифты от 2 пт как в негативном, так и позитивном вариантах). Можно говорить о том, что это лучший результат многопроходной широкоформатной печати из того, что нам доводилось наблюдать за последние пару лет. Визуально качество отпечатков сравнимо с получающимися на высокопроизводительной электрографической технике. Точность передачи цветов претендует на цветопробную: плашки первичных цветов триады отличаются от эталонов офсетного стандарта (в данном случая заданных входным ICC-профилем от Fogra) на ∆E ~ 2-3, бинарные цвета - 3-4. Исключение составляет воспроизведение желтого цвета триады, где ∆E составляет 8-9 (но быть может это особенность калибровки, а не чернил или принтера).

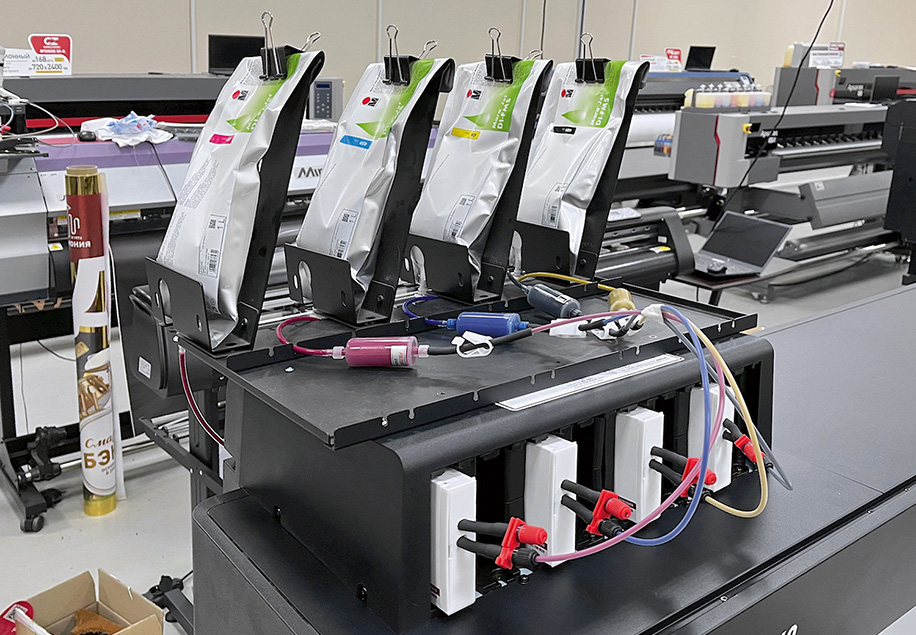

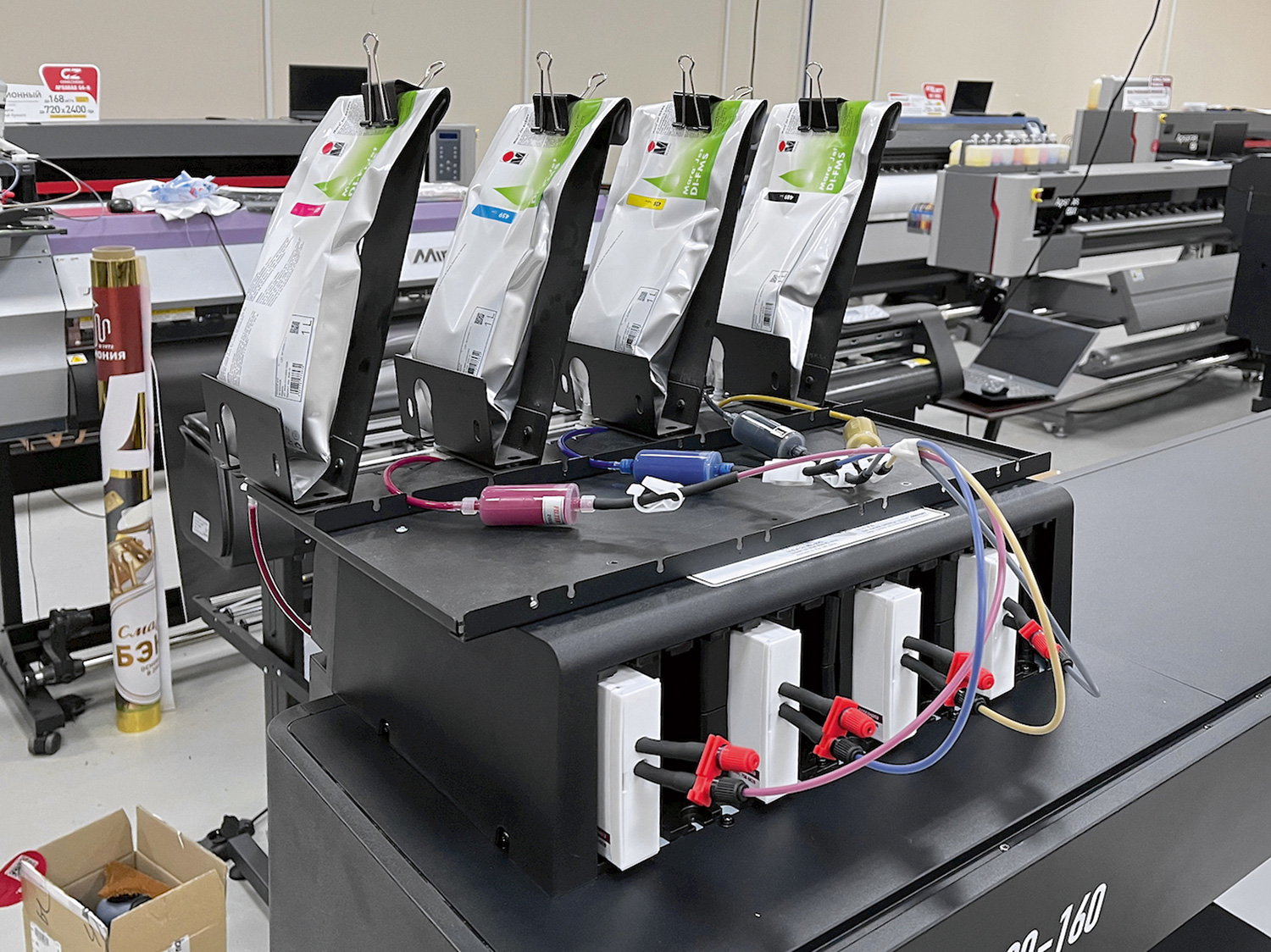

Рис. 11. Пакеты с чернилами Mara Jet и картриджи системы СНПЧ

Производительность печати достигающаяся в однонаправленном режиме относительно небольшая - около 7 м². Если печатать в обоих направлениях, скорость повысится до паспортных 10 м². Четкость шрифтов и линий от этого немного снижается, но без увеличительных приборов это мало заметно. При понижении разрешения печати до 600х1200 dpi и уменьшения числа проходов до 4, линии начинают четко просматриваются уже с 70 мкм, а шрифты читаться начиная с 3 пт. Зато скорость печати возрастает более, чем вдвое - до 22 м². Это не намного меньше, чем максимальные 24 м², достигающиеся в самом быстром из режимов, в которых печатался наш тест - 900х600 dpi 3 прохода. Детализация печати от этого снижается весьма заметно: линии 100 мкм, шрифты 4 пт, что скорее всего не будет разумной платой за минимальный рост производительности при практическом использовании данного принтер-каттера.

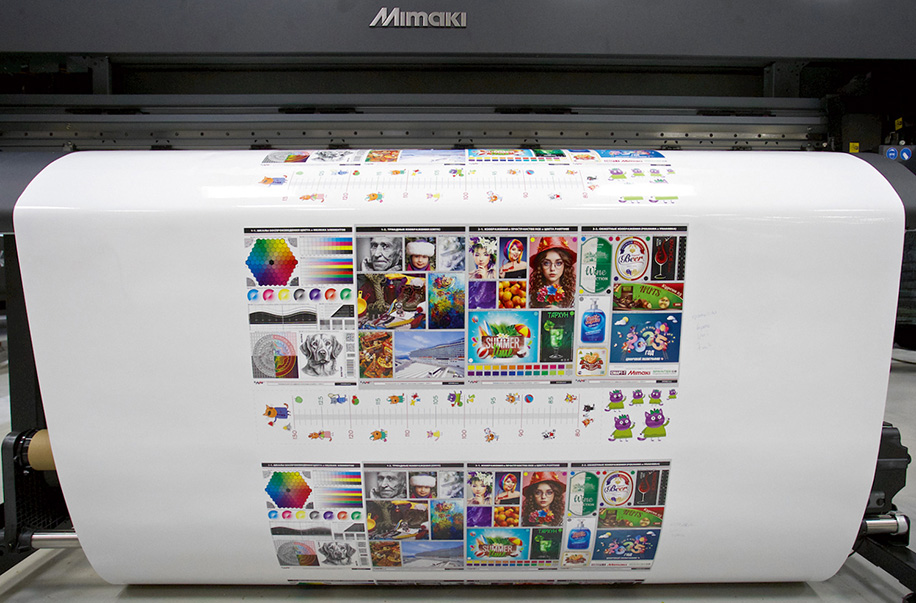

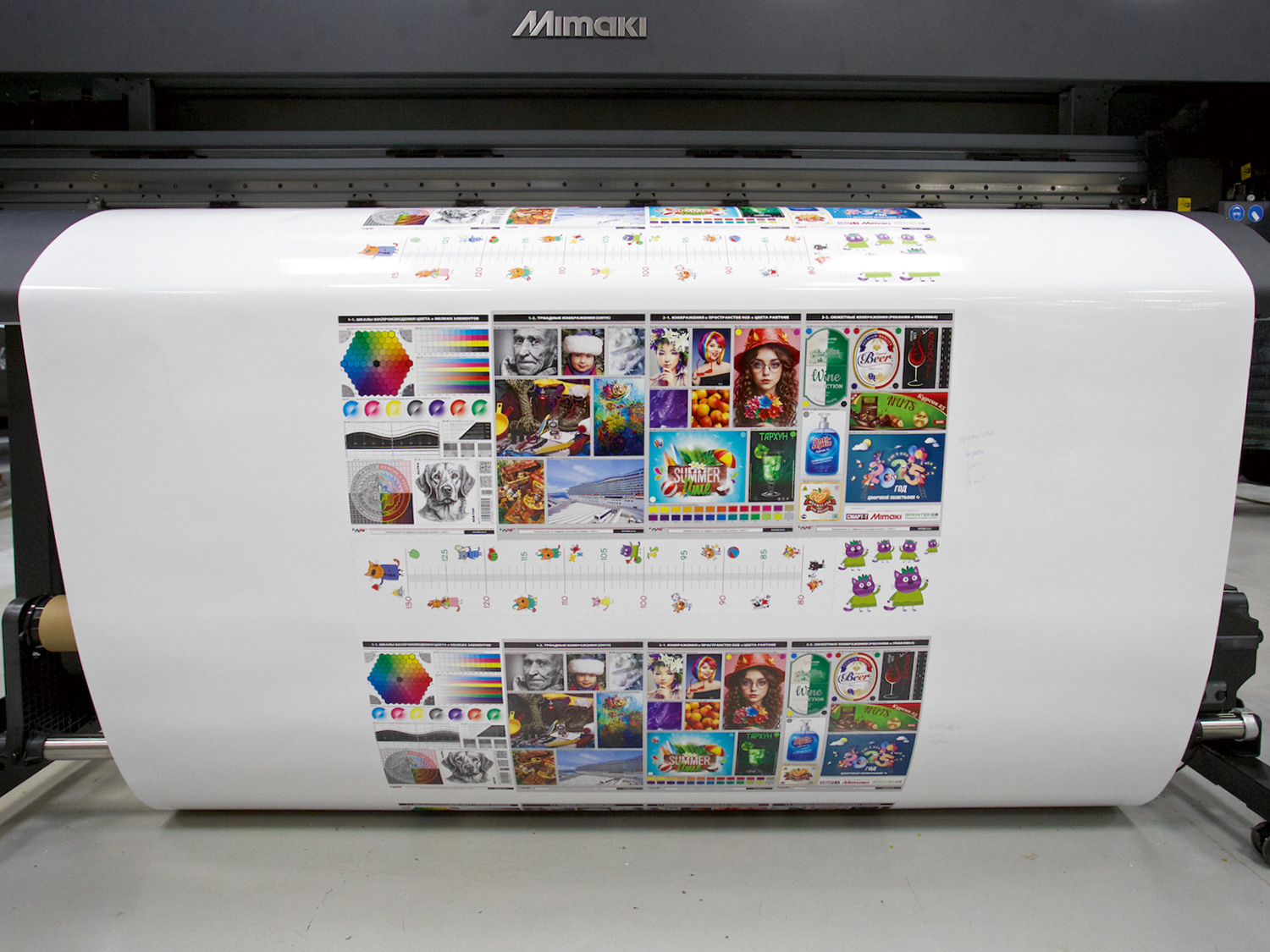

Рис. 12. Тестовый отпечаток

Качества отпечатков CJV200-160 в скоростных режимах вполне достаточно для изготовления широкоформатной продукции, которую не планируется разглядывать с малого расстояния. Однако малоформатные изделия вроде наклеек и этикеток все же желательно печатать в режиме с максимальным разрешением. Печать наших тестов выполнялась на белой самоклеящейся пленке марки Orajet с глянцевым покрытием. Цвета на отпечатке получились яркими и сочными, переходы полутонов мягкими и точными. Качество растрирования процессора RasterLink 7 с ядром Harlequin не вызывает нарекании. В частности, в одном из изображений нашего теста, которое состоит из двух половинок - растровой и векторной, не заметно какой либо границы между разными частями. После растрирования работы (но до печати) процессор RasterLink 7 способен оценить требующийся для печати объем чернил. Как видно на рис. 13, для печати нашего теста потребовалось 1,43 мл (что с учетом стоимости чернил Mara Jet DI-FMS на 5 апреля 2025 г. составило 6,76 руб.).

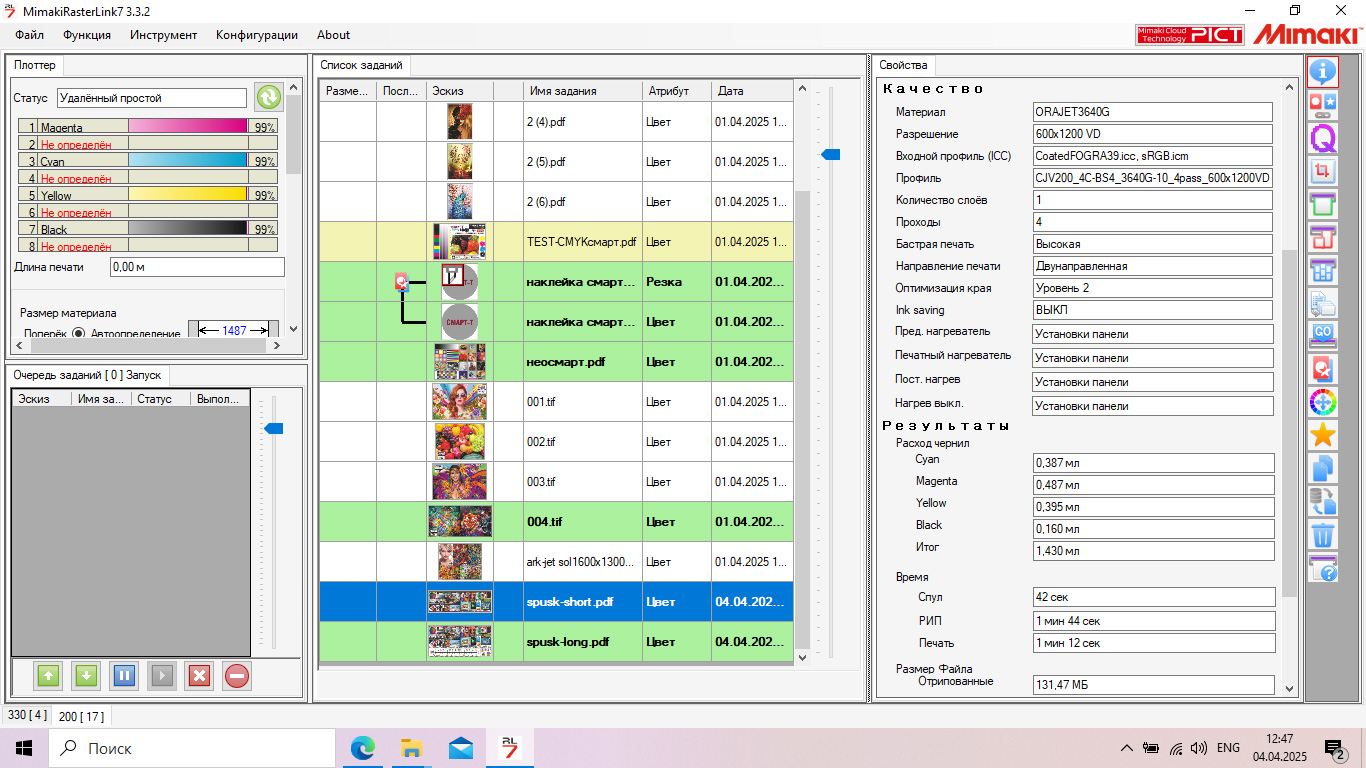

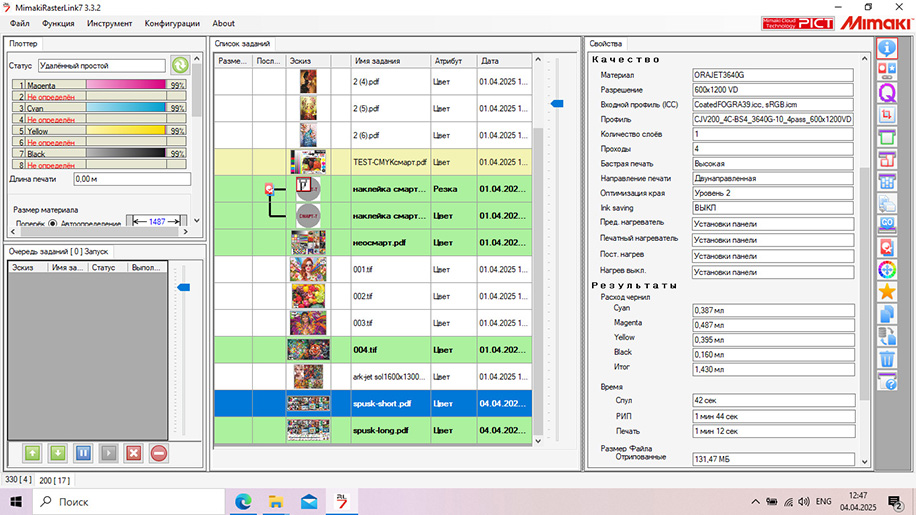

Рис. 13. Настройки и результаты печати задания в RasterLink 7

В процессе тестирования был также получен отпечаток с включенным режимом экономии чернил. Серые и темные области на нем стали заметно светлее, а остальные цвета - ярче. Изображения при этом остаются узнаваемыми, хотя заметно отличающиеся от оригиналов. Такой режим в целом пригоден для печати продукции, если не стоит задача «попадания» в какой-нибудь образец или стандарт.

Заключение

Как показывает опыт печати тестов на принтер-каттере Mimaki CJV200-160, технология экосольвентной струйной печати продолжает активно развиваться, получая новые стимулы по мере появления очередных более совершенных поколений печатающих головок. Новая серия широкоформатных устройств компании Mimaki сочетает такие важные для полиграфического оборудования особенности, как доступную стоимость, простоту эксплуатации, высокие качество и производительность. Также не стоит забывать про встроенные возможности автоматической контурной резки, которые позволяют изготавливать самоклеящуюся продукцию, не требующую дальнейших послепечатных операций. Благодаря им принтер-каттеры серии CJV200 имеют все основания претендовать на лидирующие места в соревновании на звание самых доступных устройств для производства этикеток (а также наклеек, стикеров и др.). Тем, кому требуется качественная широкоформатная печать без функции резки, адресована модель JV200-160B. Станет ли такое приобретение более удачным, чем более универсальная CJV200-160 целиком зависит от потребностей и пожеланий заказчиков.

Журнал "Курсив", №2 2025
